تعریف Actual Mating Envelope

Actual Mating Envelope یک مفهوم پیچیده و دشوار در استاندارد می باشد. اگرچه همیشه من آن را به این صورت تعریف می کنم که: کوچکترین حالت کامل قطعه که حول یک فیچر خارجی فیت می شود یا بزرگترین حالت کامل قطعه که درون یک فیچر داخلی فیت می شود.

البته نیاز می باشد که درباره unrelated Actual Mating Envelopes و related Actual Mating Envelopes صحبت کنیم.

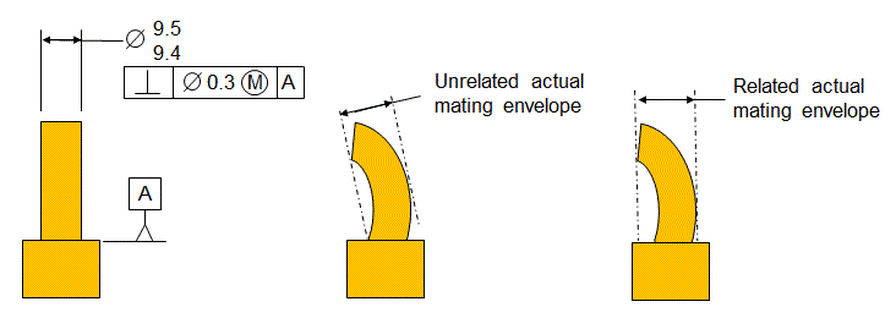

شکل زیر یک پین را نشان می دهد که یک اندازه دارد و یک تلرانس تعامد نسبت به مبنا. شکل وسط نشان می دهد که unrelated Actual Mating Envelope کوچکترین استوانه کاملی می باشد که حول استوانه واقعی بدون در نظر گرفتن مبنا فیت می شود. بیشتر مواقع unrelated Actual Mating Envelope هرگز کاملا عمود بر مبنا نمی باشد.

شکل سمت راست نشان می دهد که Related Actual Mating Envelope کوچکترین استوانه کاملی می باشد که عمود بر مبنا می باشد و حول استوانه واقعی فیت می شود. Related Actual Mating Envelope همیشه عمود بر مبنا می باشد.

اندازه unrelated Actual Mating Envelope باید برابر با اندازه پین باشد.

محور unrelated Actual Mating Envelope باید محور پین باشد.

 Actual Mating Envelopes برای فیچر خارجی

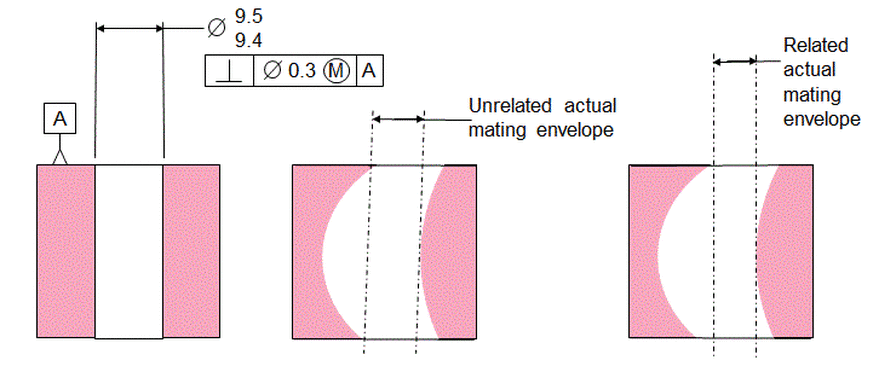

شکل زیر Actual Mating Envelope  را برای یک فیچر داخلی نشان می دهد. شکل وسط نشان می دهد که unrelated Actual Mating Envelope بزرگترین استوانه کاملی می باشد که درون استوانه واقعی بدون در نظر گرفتن مبنا فیت می شود. بیشتر مواقع unrelated Actual Mating Envelope هرگز کاملا عمود بر مبنا نمی باشد.

شکل سمت راست نشان می دهد که Related Actual Mating Envelope بزرگترین استوانه کاملی می باشد که عمود بر مبنا می باشد و درون استوانه واقعی فیت می شود.Related Actual Mating Envelope همیشه عمود بر مبنا می باشد.

اندازه unrelated Actual Mating Envelope باید برابر با اندازه سوراخ باشد.

محور unrelated Actual Mating Envelope باید محور سوراخ باشد.

 Actual Mating Envelopes برای فیچر داخلی
