محاسبه تلرانس جایزه و جابجایی مبنا - با درنظر گرفتن خطای راستا

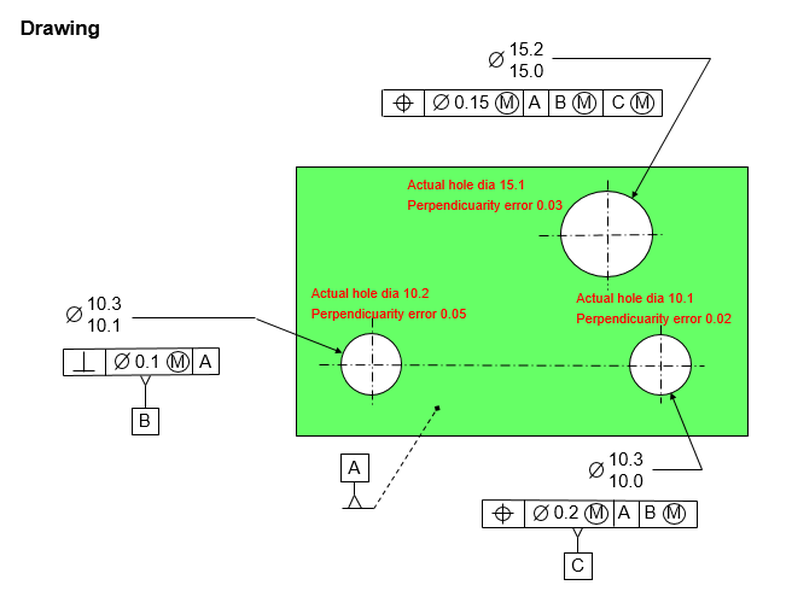

در این قسمت، طراحی کلی را در حالی که خطای راستا وجود دارد بررسی می کنیم. در شکل زیر نقشه همراه با اطلاعاتی درباره اندازه واقعی و خطای راستای سوراخها موجود می باشد.

برای اینکه خطای راستا را متوجه بشویم، لازم است که هر سوراخ را به طور جداگانه و با دقت بررسی کنیم.

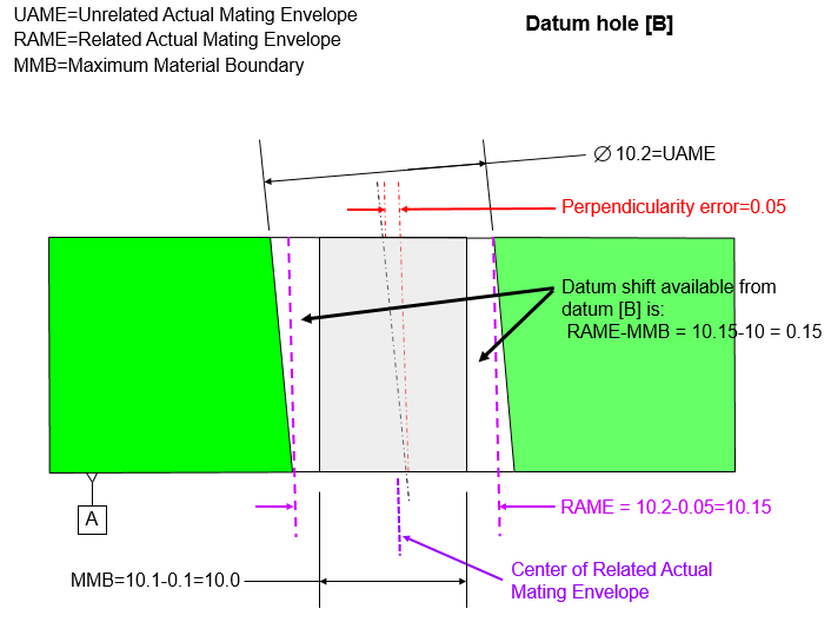

سوراخ مبنا [B] در شکل زیر نشان داده شده است. لازم است که با واژه هایی که در سمت بالا و چپ شکل نشان داده شده است آشنا شویم:

UAME بزرگترین استوانه کاملی است که درون سوراخ قرار می گیرد بدون در نظر گرفتن راستا.

RAMR بزرگترین استوانه کاملی است که کاملا عمود بر مبنای [A] می باشد و همچنان درون سوراخ فیت می شود.

MMB کوچکترین مرزی است که سوراخ اجازه خروج از آن را ندارد. مرزی است که مرز گیج پین را نشان می دهد اگر از یک گیج ثابت برای آن استفاده می شد.

جابجایی مبنایی در صورتی موجود است که مبنا در MMB رفرنس داده شده باشد و اندازه آن برابر قضای بین RAME و MMB می باشد.

همچنین به موقعیت مرکز RAME را توجه نمایید.

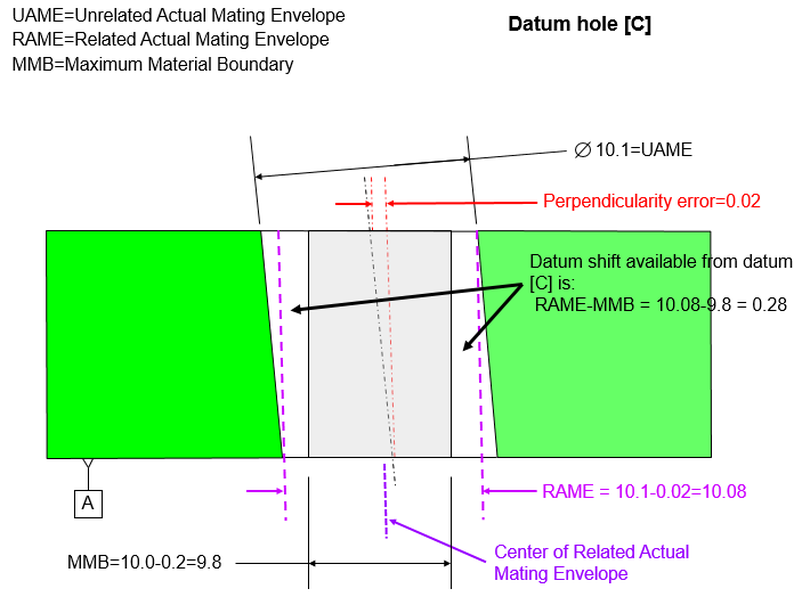

مبنای سوراخ [C] مشابه مبنای [B] می باشد. تنها تفاوت در سایز می باشد.

در سوراخ بالا مرزی که سوراخ اجازه عبور از آن را ندارد VC می باشد نه MMB. فضای بین RAME و VC جابجایی مبنا نامیده نمی شود و این فضا RAME-VC محسوب می شود.

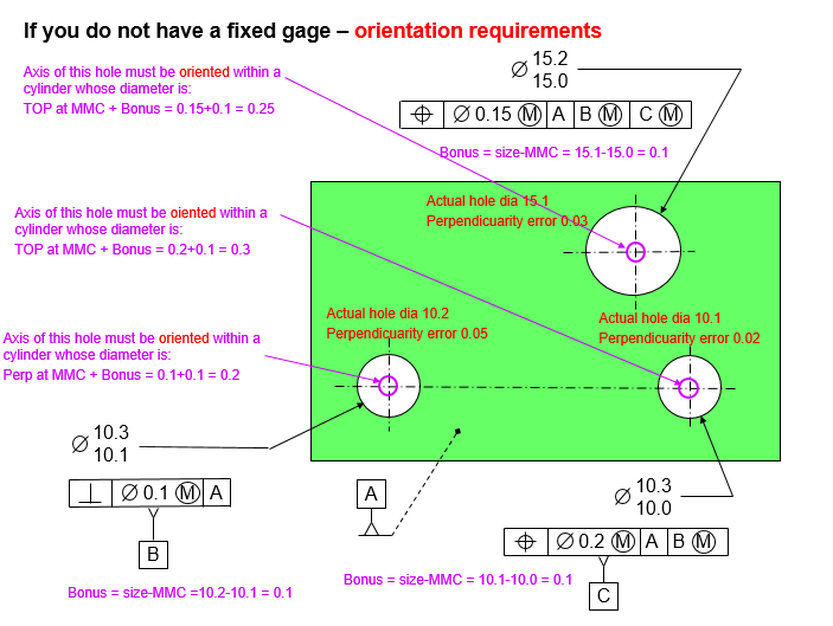

برای گیج کردن سوراخها، به طور جداگانه موقعیت و راستا را بررسی می کنیم. اول از همه به راستا نگاه می کنیم. برای راستا مرکز هر سوراخ (مرکز UAME) باید درون استوانه تلرانسی برابر با تلرانس هندسی به علاوه تلرانس جایزه قرار گیرد.

برای سوراخ [B] محور UAME باید درون یک استوانه به اندازه تلرانس تعامد 0.2 به علاوه تلرانس جایزه 0.1 که در مجموع برابر 0.2 می باشد، قرار بگیرد.

برای سوراخ [C] محور UAME باید درون یک استوانه به اندازه تلرانس موقعیت 0.1 به علاوه تلرانس جایزه 0.1 که در مجموع برابر 0.3 می باشد، قرار بگیرد.

برای سوراخ بالا، محور UAME باید درون یک استوانه به اندازه تلرانس موقعیت 0.15 به علاوه تلرانس جایزه 0.1 که در مجموع برابر 0.25 می باشد، قرار بگیرد.

با راستایی که تعریف شد، می توانیم به موقعیت نگاه کنیم. موقعیت به معنی موقعیت مرکز RAME می باشد.

برای موقعیت، درنظر بگیرید چه می شد اگر از یک گیج ثابت استفاده می کردیم. موقعیت سوراخ به وسیله لقی سوراخ مبنا در گیج (جابجایی مبنا) و لقی سوراخ موردنظر در گیج کنترل می شد.  لقی سوراخ موردنظر در گیج برابر قطر RAME منهای VC می شد.

دقت کنید که هیج مشکل موقعیت با سوراخ [B] وجود ندارد. سوراخ [B] مرکز جهان می باشد!!

برای سوراخ [C]:

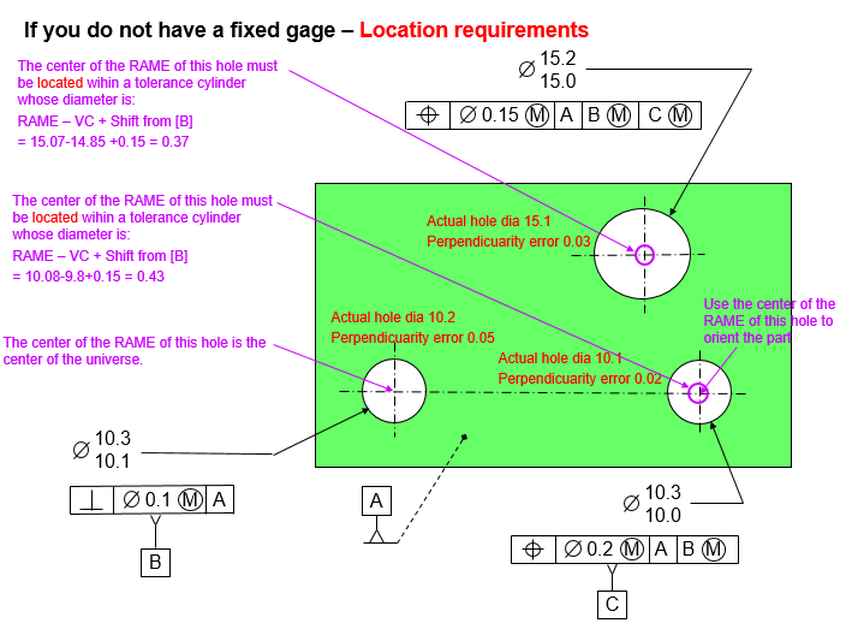

هنگام موقعیت یابی RAME در سوراخ [B]، RAME سوراخ [C] باید درون استوانه تلرانسی که در زیر توصیف شده است قرار گیرد:

RAME-VC= 10.08-9.8=0.28

جابجایی مبنا از مبنای [B] = 0.15

کل قطر استوانه تلرانسی برای موقعیت یابی مرکز RAME سوراخ [C] برابر 0.28+0.15=0.43 می باشد.

برای سوراخ بالا:

به یاد داشته باشید هنگام موقعیت یابی سوراخ بالا، قطعه باید بوسیله مرکز RAME سوراخ [B] موقعیت یابی شود و توسط مرکز RAME سوراخ [C] راستای آن مشخص شود. محاسبات برای موقعیت استوانه تلرانسی برای RAME سوراخ بالا عبارت است از:

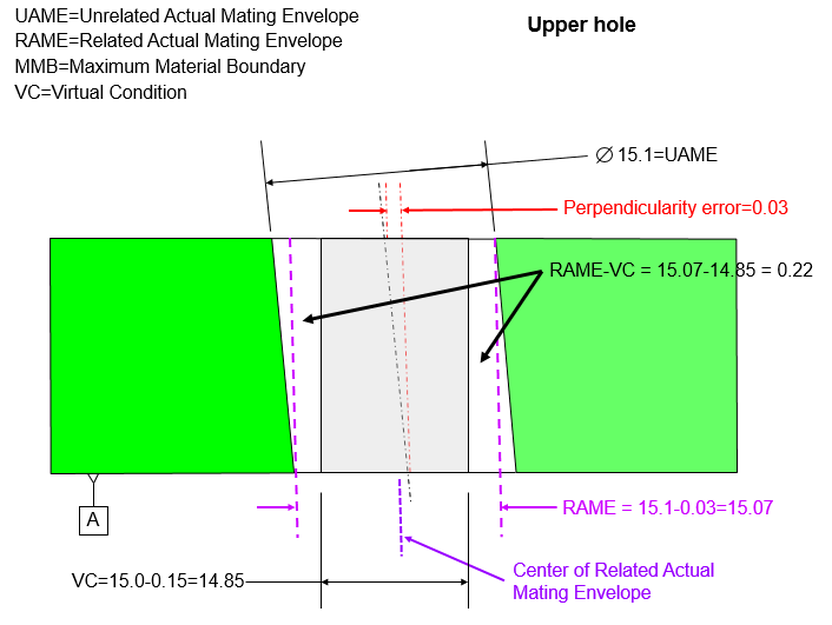

RAME-VC= 15.07-14.85=0.22

جابجایی مبنا از مبنای [B] = 0.15

جابجایی مبنا از مبنای [C] = 0.28

برای اینکه محافظه کار باشیم، از مقدار جابجایی مبنای کوچکتر استفاده می کنیم.

کل قطر استوانه تلرانسی برای موقعیت یابی مرکز RAME سوراخ بالا برابر است با 0.22+0.15=0.37
