پین های موقعیت دهنده و نحوه استفاده از آنها

عموما پینهای موقعیت دهنده برای موقعیت دادن دقیق قطعه کار استفاده می شود. برای مثال، یک پالتی که در راستای یک محور حرکت می کند که در آن مکانیزم حرکت دهنده خیلی دقیق نیست که بتوان یک پروسه با دقت را روی قطعه کار انجام داد، استفاده از پینهای موقعیت دهنده می تواند بهترین راه حل باشد.

معمولا 2 پین موقعیت دهنده برای موقعیت دادن به یک قطعه در روی یک صفحه کفایت می کند. تعداد زیادی پین موقعیت دهنده وجود دارد که از آن بتوان در طراحی استفاده نمود. ما در اینجا ساختار و نحوه استفاده از هر کدام از این پینها را به شما نمایش می دهیم.

یکی از معمولترین پینهایی که استفاده می شود، پین دو پله با سر کوچک یا بزرگ می باشد.

پین های منشوری

پین های منشوری بسیار با ارزش و مهم هستند. هنگامی که دو پین گرد روی یک صفحه قرار گرفته اند، فاصله بین دو پین باید بسیار دقیق باشد تا قطعه کار بتواند به راحتی روی صفحه بنشیند. با استفاده از پین منشوری این مشکل به راحتی حل می شود.

راه های دیگری نیز برای استفاده از پینهای موقعیت دهنده می باشد. در شکل زیر نیاز می باشد که مرکز قطعه کاملا در دسترس باشد، اما راستای زاویه ای با اهمیت نمی باشد.

روش های سوار کردن پین ها

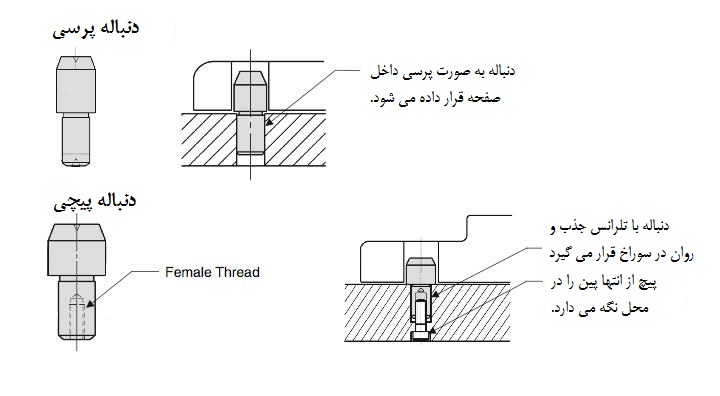

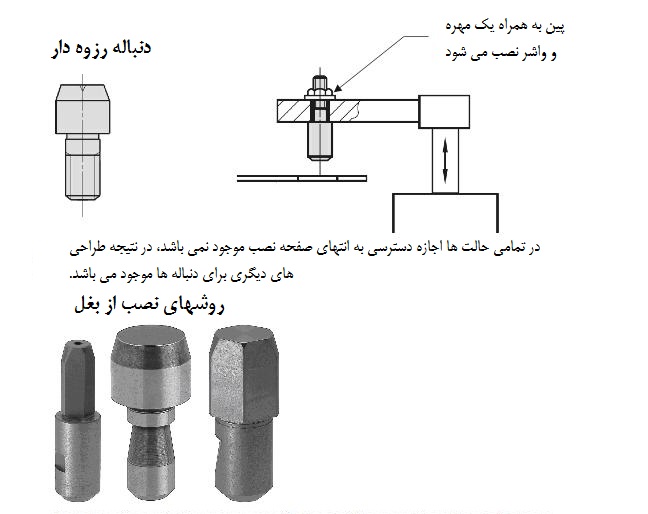

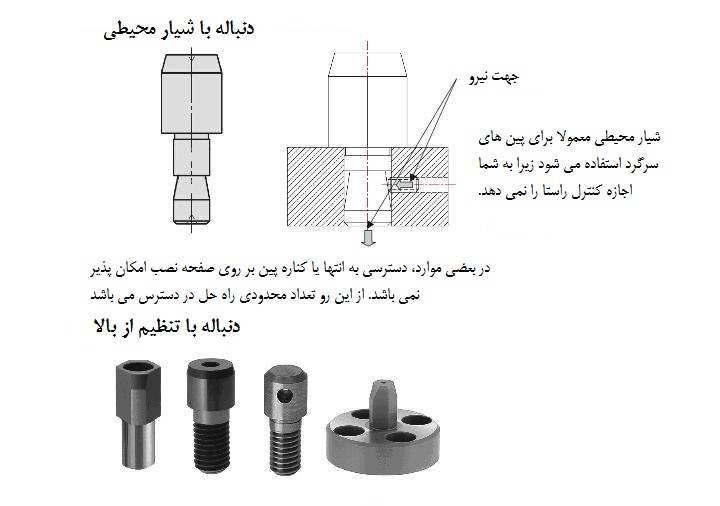

روش های گوناگونی برای سوار کردن پینها روی صفحه با توجه به دنباله پین ها وجود دارد.  یکی از روشها، روش پرسی است که زمانی استفاده می شود که به زیر صفحه ای که دنباله روی آن سوار می شود، دسترسی دارید.

انواع مختلف سر پین

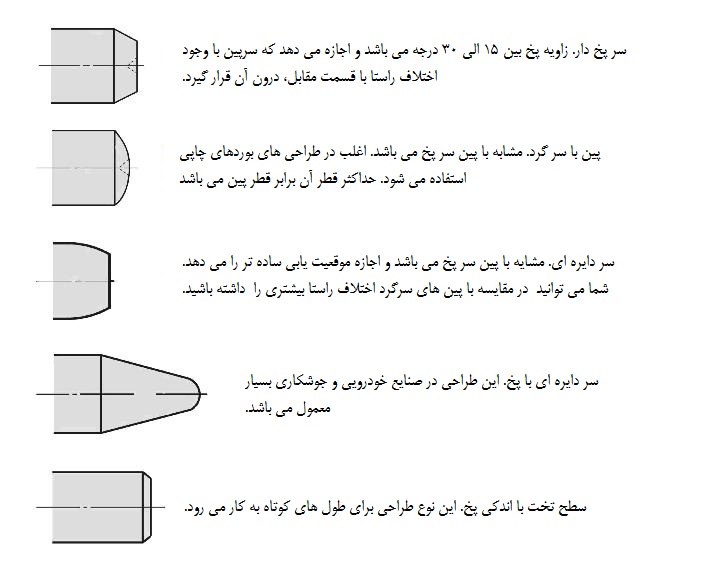

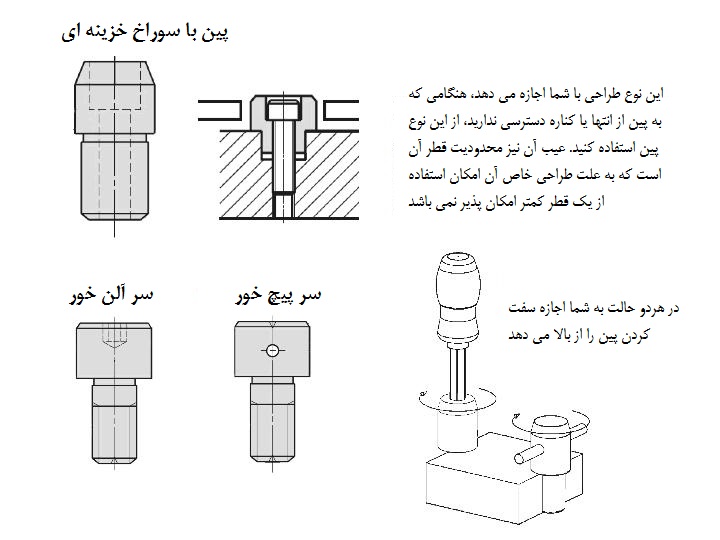

انواع مختلفی از طراحی سر پین موجود می باشد که بسته به انتخاب شما و کارکرد قطعه می توانید یکی از انواع زیر را انتخاب نمایید.

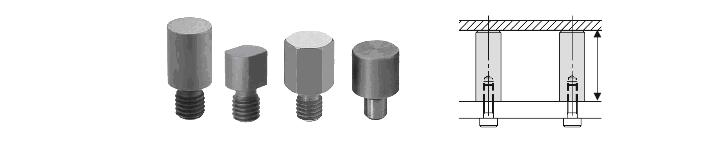

پین های تنظیم ارتفاع

پین های تنظیم ارتفاع از سطح پین برای ایجاد فاصله بین محصول و محل نشست می باشد. سطح پین معمولا نیاز به سخت کاری دارد.

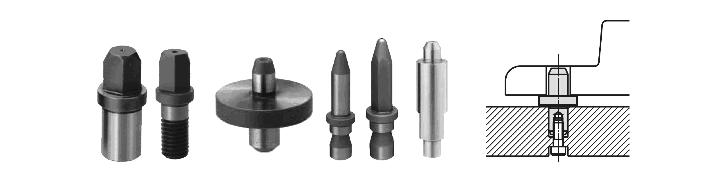

پین های موفعیت دهنده لبه دار

پین های لبه دار با توجه به عملکردشان بسیار محبوب می باشند. آنها هم صفحه XY را به همراه موقعیت ارتفاع Z فراهم می کنند.

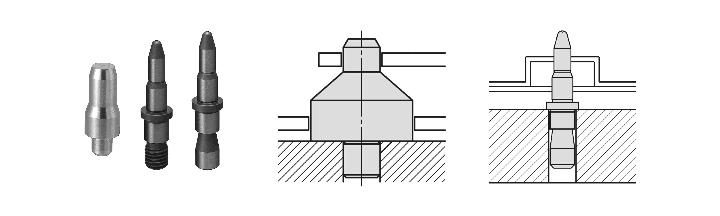

پین های پله دار (همچنین بع عنوان پین های دو پایلوته شناخته می شوند.)

پین های پله دار به شما اجازه می دهد که موقعیت دو لایه از قطعه کار به یک باره موقعیت داده شود. معمولا هنگامی که با چند صفحه از شیت متال سر و کار داریم، کاربرد دارد.

سایر کاربرد ها

بیشتر پین های موقعیت دهنده با زاویه منفی ماشینکاری می شوند که به قطعه کار اجازه می دهد تا روی سطح مبنا قرار گیرد.  بعضی اوقات استحکام بیشتری مورد نیاز می باشد و شما می توانید پین را به شعاع بیشتری طراحی کنید اگر سوراخ موقعیت دهنده با پخ مناسب تولید شده باشد.

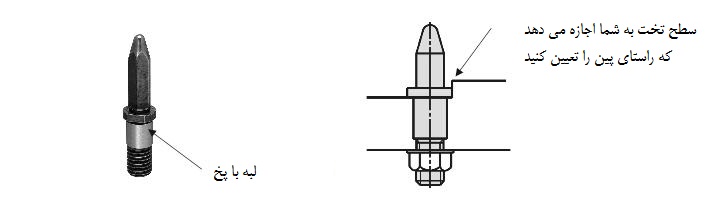

یک سطح تخت روی لبه می تواند برای تعیین راستای پین های منشوری مورد استفاده قرار گیرد. شکل زیر گویا می باشد.
