تسمه سفتکن دینام یکی از اجزای مهم مجموعه انتقال نیروی موتور EF7 است که وظیفه ایجاد کشش مناسب و پایدار در تسمه دینام را بر عهده دارد. مونتاژ صحیح این مجموعه از اهمیت بالایی برخوردار است، زیرا قرارگیری نامناسب اجزای تسمه سفتکن میتواند موجب عملکرد نامطلوب مکانیزم، ایجاد صدا و لرزش، کاهش عمر تسمه و سایر اجزای مرتبط و در نهایت اختلال در عملکرد سیستم انتقال حرکت شود. بنابراین، استفاده از تجهیزات مناسب برای انجام فرآیند مونتاژ با دقت و تکرارپذیری بالا اهمیت زیادی دارد.

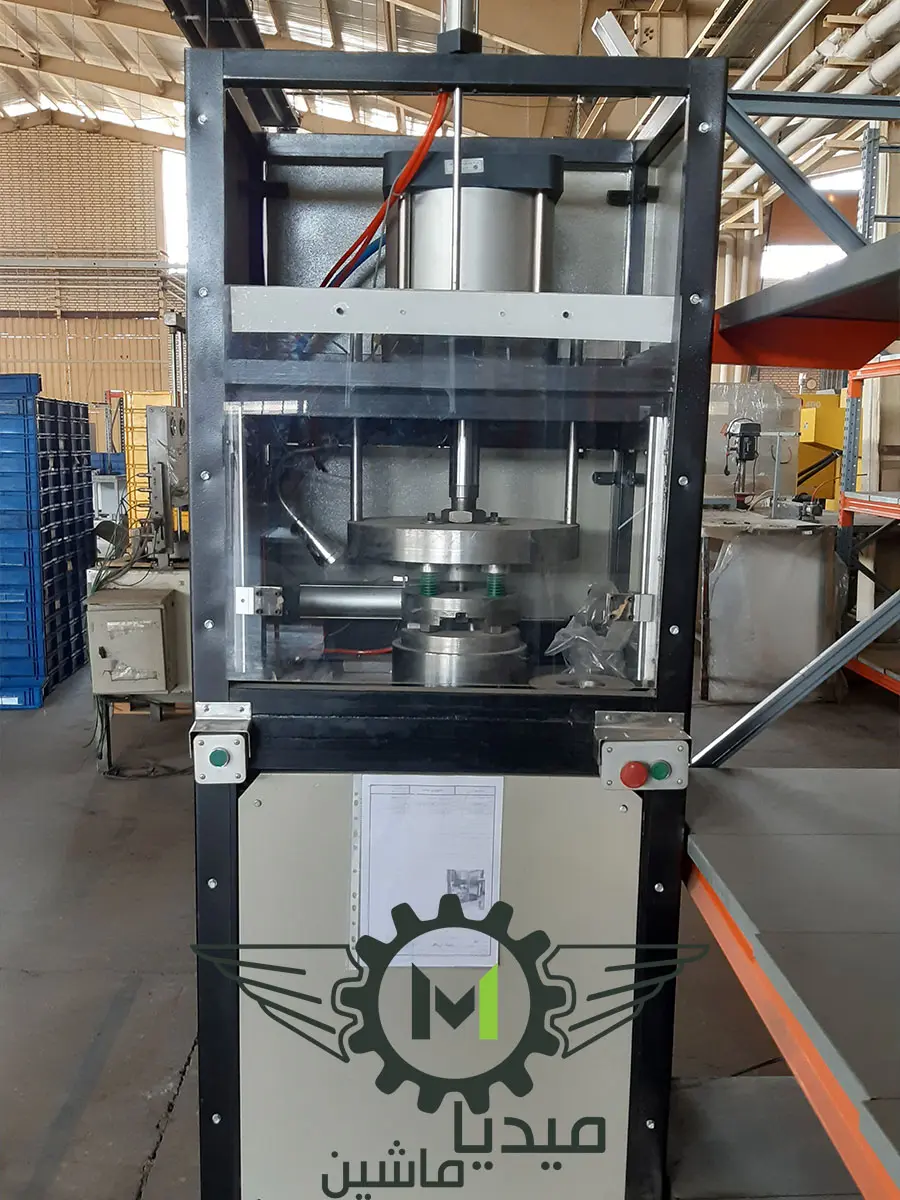

در این پروژه، مجموعه میدیا ماشین اقدام به طراحی و ساخت یک دستگاه مونتاژ تسمه سفتکن دینام EF7 با هدف انجام فرآیند مونتاژ بهصورت کنترلشده، دقیق و تکرارپذیر کرد. هدف اصلی دستگاه، فراهم کردن شرایط مناسب برای قرارگیری صحیح قطعات و انجام عملیات مونتاژ با حداقل وابستگی به مهارت و تجربه اپراتور بود.
در طراحی دستگاه، ساختار تسمه سفتکن، نحوه قرارگیری اجزای مختلف و ترتیب انجام عملیات مونتاژ مورد بررسی قرار گرفت. فیکسچر اختصاصی دستگاه به گونهای طراحی شد که مجموعه در موقعیت صحیح قرار گرفته و قطعات پیش از انجام عملیات پرس یا مونتاژ، در محل تعیینشده تثبیت شوند. انتخاب صحیح نقاط تکیهگاه و مبنا باعث میشود قطعات در طول فرآیند مونتاژ جابهجا نشده و موقعیت نهایی آنها مطابق الزامات فنی باشد.
مکانیزم مونتاژ دستگاه با هدف اعمال نیروی مناسب و کنترلشده به قطعات طراحی شده است. استفاده از مکانیزم پرس و ابزارهای اختصاصی متناسب با هندسه تسمه سفتکن، امکان مونتاژ یکنواخت قطعات را فراهم میکند. این موضوع اهمیت ویژهای دارد، زیرا اعمال نیروی نامناسب یا خارج از محور میتواند موجب آسیب به قطعات یا قرارگیری نادرست آنها در مجموعه شود.
فرآیند کار دستگاه به گونهای طراحی شده است که اپراتور پس از قرار دادن اجزای تسمه سفتکن در موقعیت مشخص روی فیکسچر، عملیات مونتاژ را آغاز میکند. سپس مکانیزم دستگاه عملیات مورد نظر را با شرایط از پیش تعیینشده انجام داده و قطعات در موقعیت نهایی خود قرار میگیرند. این فرآیند باعث میشود عملیات مونتاژ برای تمامی قطعات با شرایط تقریباً یکسان انجام شده و تأثیر عوامل انسانی بر کیفیت مونتاژ کاهش پیدا کند.
یکی از مزایای مهم این دستگاه، افزایش سرعت و تکرارپذیری فرآیند مونتاژ است. در روشهای دستی، دقت و کیفیت مونتاژ میتواند تا حد زیادی به مهارت اپراتور وابسته باشد؛ در حالی که استفاده از فیکسچر و مکانیزم مونتاژ اختصاصی، شرایط انجام عملیات را استانداردتر کرده و امکان تولید تعداد بیشتری قطعه در زمان مشخص را فراهم میکند.
در طراحی دستگاه، سهولت استفاده و قابلیت کار در محیط تولید نیز مورد توجه قرار گرفته است. نحوه قرارگیری قطعه، دسترسی اپراتور، انجام سریع عملیات و خارج کردن مجموعه مونتاژشده به گونهای در نظر گرفته شده است که دستگاه بتواند در فرآیند تولید و مونتاژ بهصورت مداوم مورد استفاده قرار گیرد.
پروژه طراحی و ساخت دستگاه مونتاژ تسمه سفتکن دینام EF7 نمونهای از توانمندی میدیا ماشین در طراحی و اتوماسیون خط تولید و مونتاژ قطعات خودرو است. طراحی این تجهیزات بر اساس فرآیند واقعی مونتاژ و الزامات فنی قطعه انجام شده و هدف آن افزایش بهرهوری، کاهش خطاهای انسانی و دستیابی به کیفیت یکنواخت در فرآیند تولید است.
