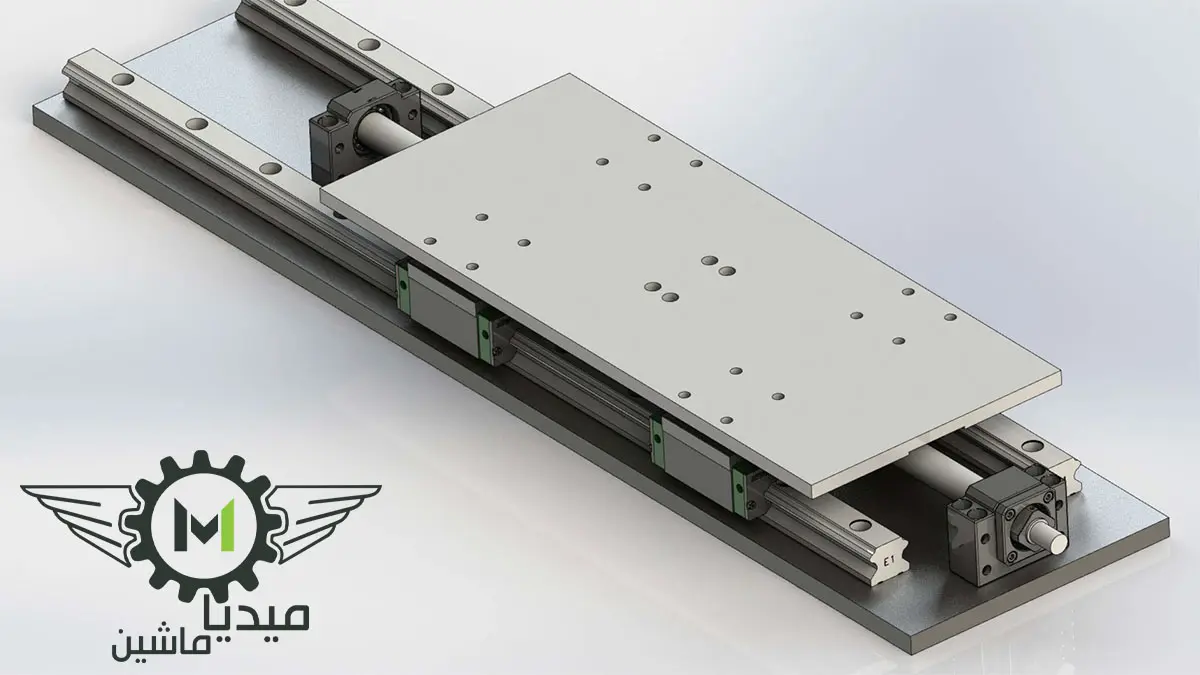

مدولهای خطی یکی از اجزای مهم در ساخت ماشینآلات و خطوط تولید اتوماتیک هستند و میتوانند بهعنوان جایگزینی دقیق و قابل اعتماد برای میزهای سنتی ماشینکاری مورد استفاده قرار گیرند. در این پروژه، یک مدول خطی مخصوص عملیات فرزکاری طراحی و ساخته شده است که امکان انجام عملیات ماشینکاری از دو طرف قطعه را فراهم میکند.

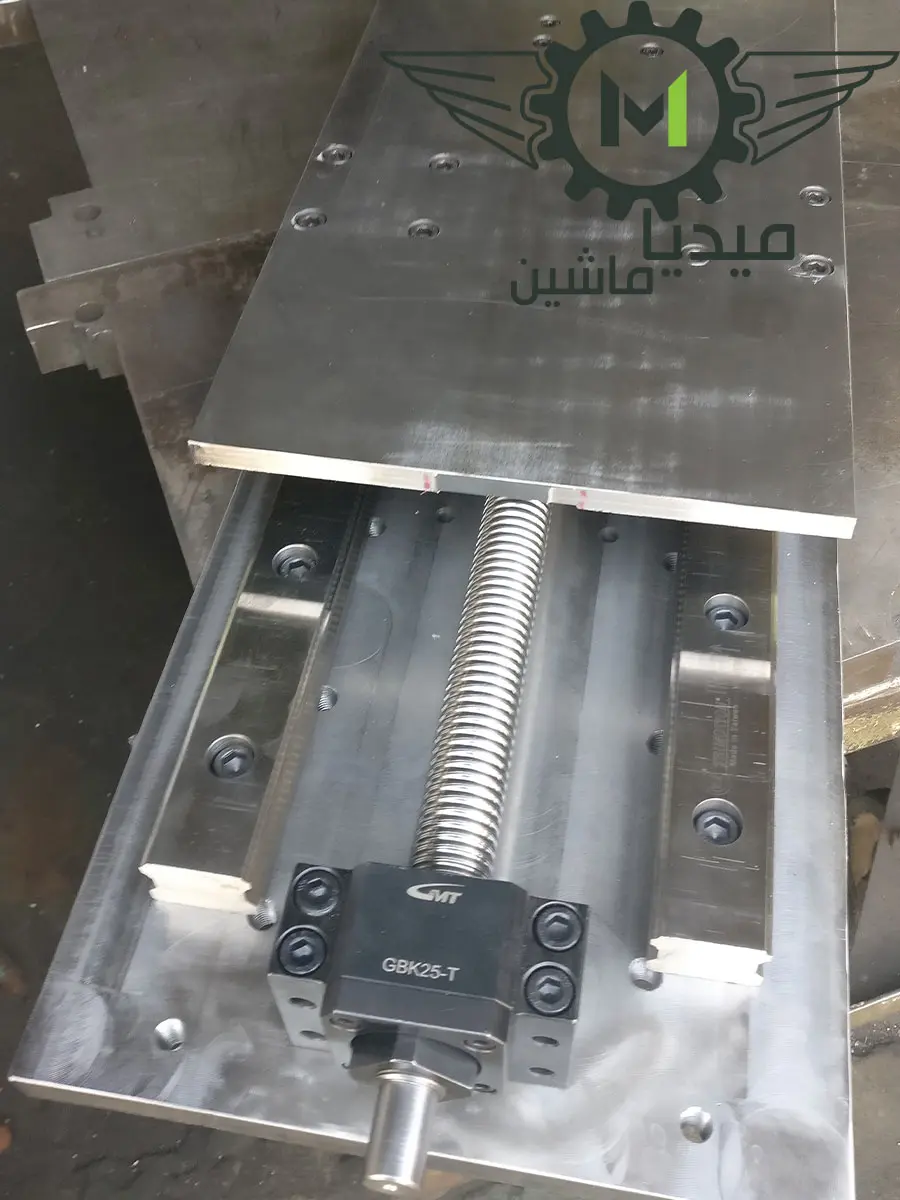

ساختار این یونیت به گونهای طراحی شده است که قطعات پس از قرارگیری و تثبیت روی میز، در طول فرآیند فرزکاری بهصورت خطی حرکت کرده و ابزارهای ماشینکاری مستقر در دو طرف، عملیات مورد نظر را روی قطعه انجام میدهند. این ساختار باعث کاهش زمان عملیات، بهبود تکرارپذیری و استفاده بهینهتر از فضای ماشین میشود.

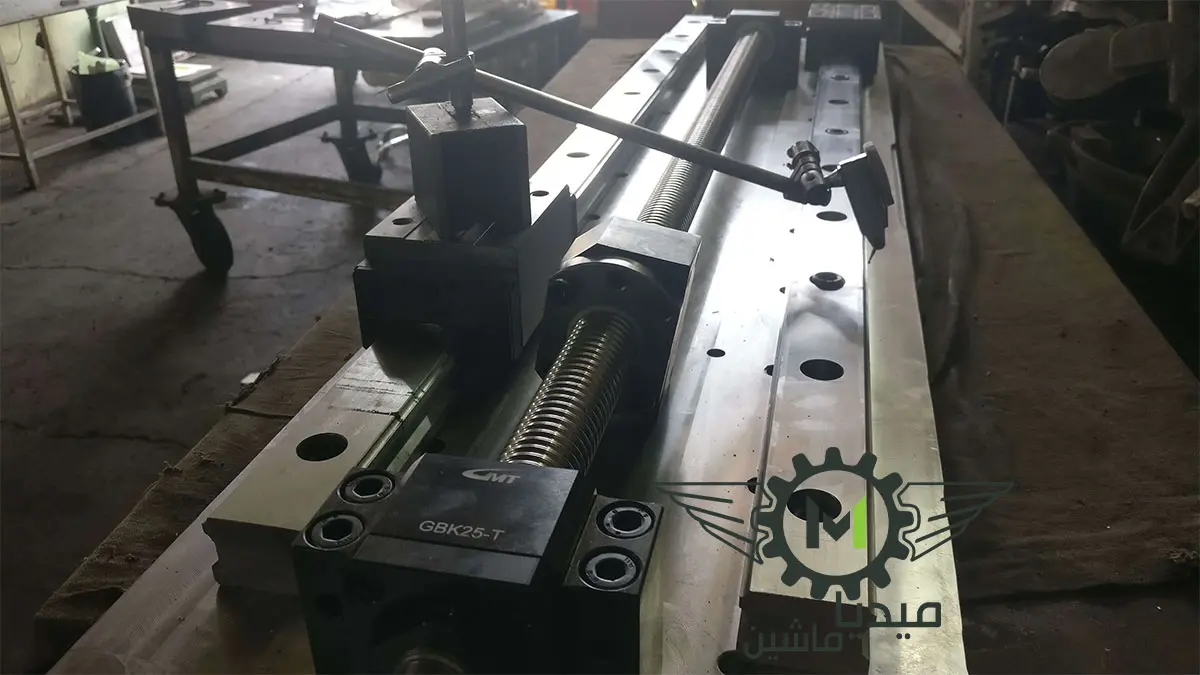

یکی از مهمترین ویژگیهای مدولهای خطی تولیدشده توسط میدیا ماشین، توجه ویژه به دقت ساخت و مونتاژ است. در این نوع یونیتها، صرفاً دقت ساخت قطعات بهتنهایی تعیینکننده عملکرد نهایی نیست؛ بلکه نحوه مونتاژ و تنظیم اجزایی مانند بالاسکرو و لینیرگایدها تأثیر مستقیمی بر دقت حرکت، تکرارپذیری، عمر کاری و عملکرد کلی مدول دارد.

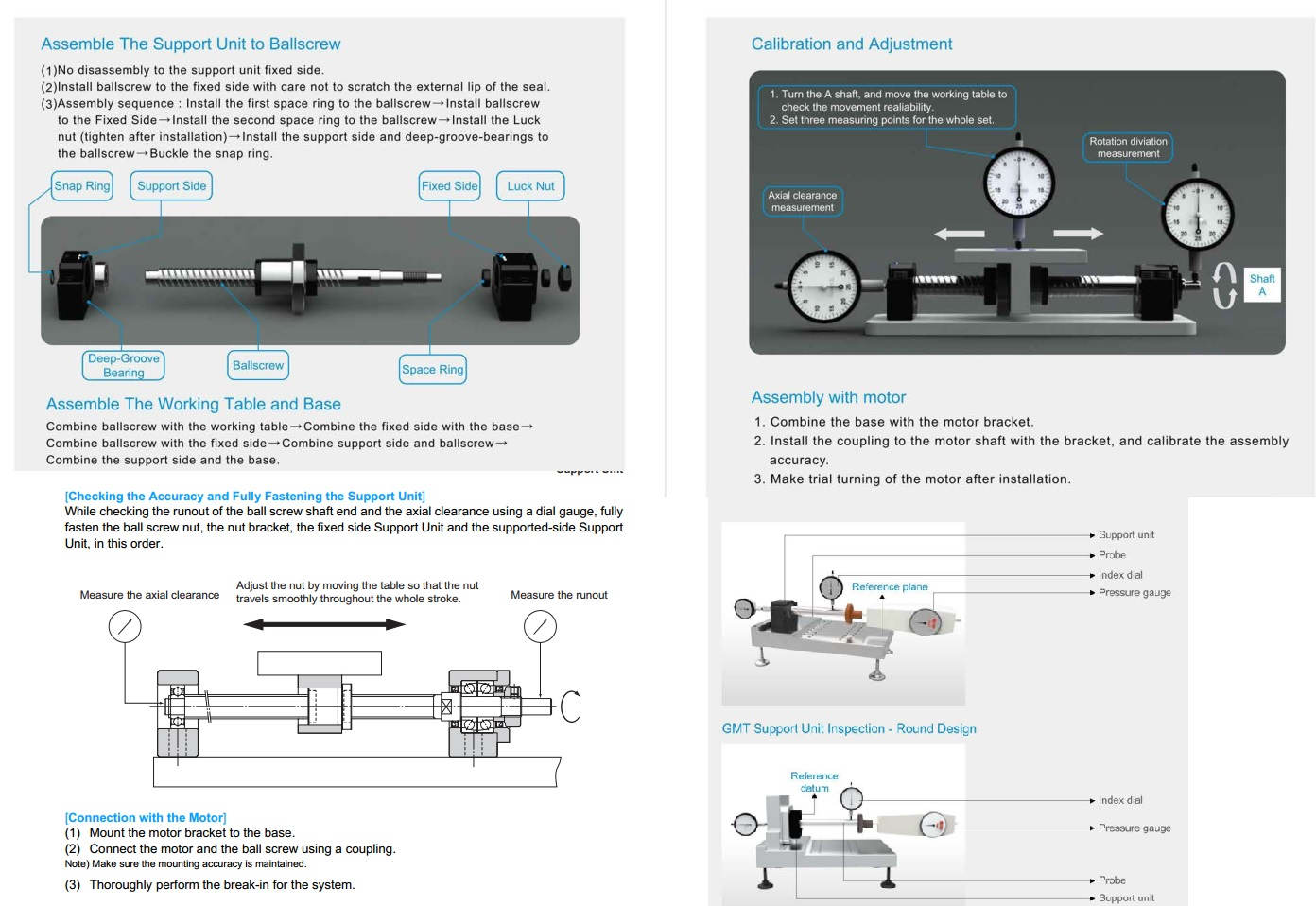

به همین دلیل، در فرآیند مونتاژ این یونیت، مجموعهای از کنترلها و تستهای دقیق برای بررسی همراستایی بالاسکرو و لینیرگایدها، دقت حرکت و شرایط مونتاژ انجام میشود. رعایت این الزامات باعث میشود حرکت میز در طول مسیر بدون ایجاد بار اضافی، گیرکردگی یا انحراف ناخواسته انجام شده و عملکرد مدول در طول زمان پایدار باقی بماند.
این موضوع یکی از تفاوتهای مهم مدولهای خطی میدیا ماشین با بسیاری از نمونههای موجود در بازار است؛ زیرا دقت نهایی یک یونیت خطی تنها به کیفیت قطعات اولیه وابسته نیست و فرآیند مونتاژ، تنظیم و کنترل آن نقش بسیار مهمی در دستیابی به عملکرد مطلوب دارد.
پروژه طراحی و ساخت مدول خطی برای فرزکاری نمونهای از توانمندی میدیا ماشین در طراحی و ساخت تجهیزات حرکتی و یونیتهای دقیق صنعتی است که با تمرکز بر دقت، همراستایی، تکرارپذیری و افزایش عمر کاری مجموعه طراحی و تولید شده است.
