تلرانس جایزه و جابجایی مبنا

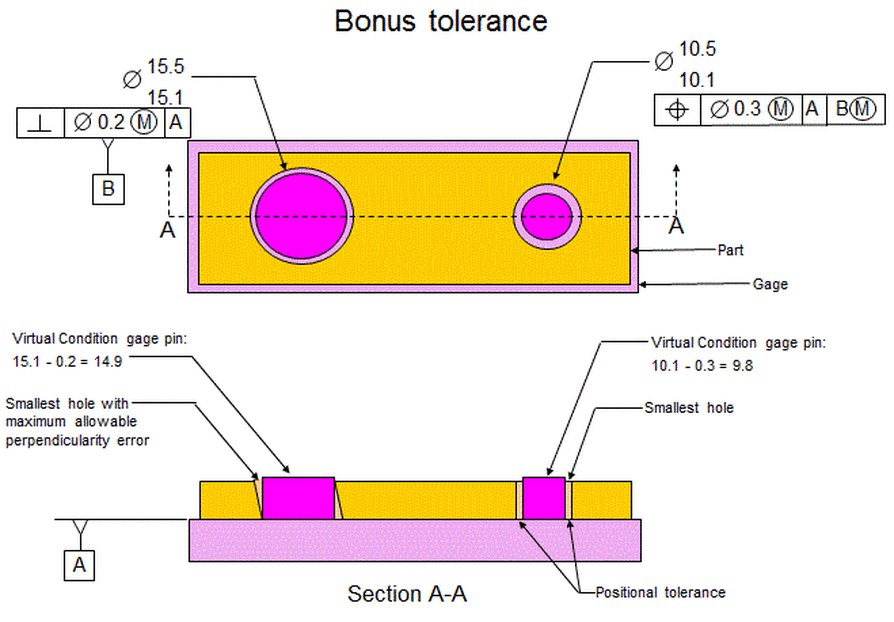

برای فهمیدن تلرانس جایزه، به نحوه قرار گرفتن قطعه در گیج توجه کنید.

سوراخ سمت راست که مبنا نیست، برای قرار گرفتن در گیج، مینیمم اندازه سوراخ ممکن باید در پین گیج قرار گیرد، هنگامی که خطای موقعیت سوراخ برابر با تلرانس موقعیت آن می باشد.

پینی که سوراخ درون آن قرار می گیرد باید در حالت مجازی خود (Virtual Condition) قرار داشته باشد(یعنی مینیمم اندازه قطر سوراخ منهای خطای موقعیت).

سوراخ سمت چپ مبنا می باشد. گیج پین در مبنا باید به اندازه کافی کوچک باشد تا مینیمم اندازه سوراخ مبنا نیز در پین زمانی که سوراخ مبنا حداکثر خطای تعامد را نیز دارا باشد، قرار بگیرد.در نتیجه پین گیج برای مبنا باید برابر با حالت مجازی آن باشد(کوچکترین اندازه سوراخ منهای حداکثر خطای تعامد).

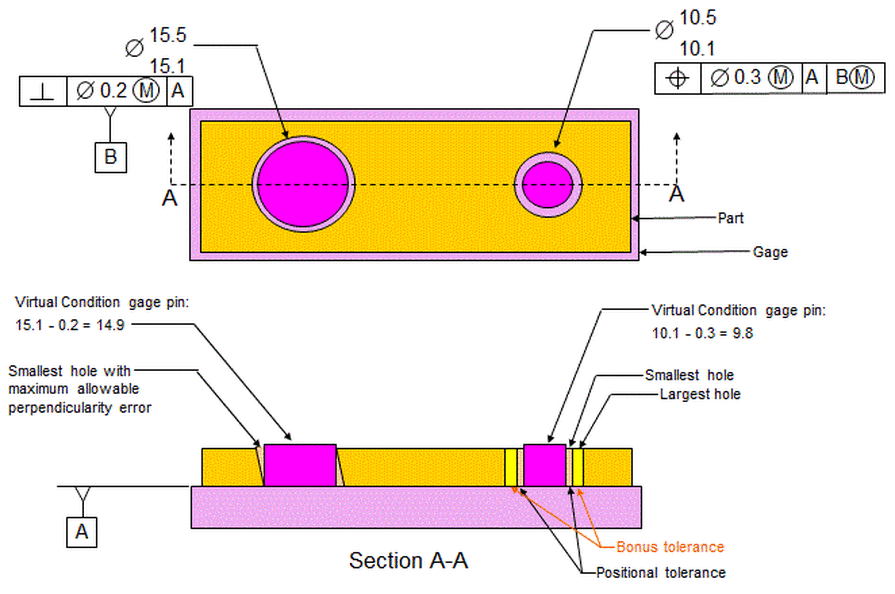

هنگامی که سوراخ مورد نظر در ماکزیمم حالت خود می باشد، سوراخ می تواند مقدار بیشتری جابجا شود و همچنان درون گیج قرار گیرد. این جابجایی مجاز اضافی تلرانی جایزه نامیده می شود.

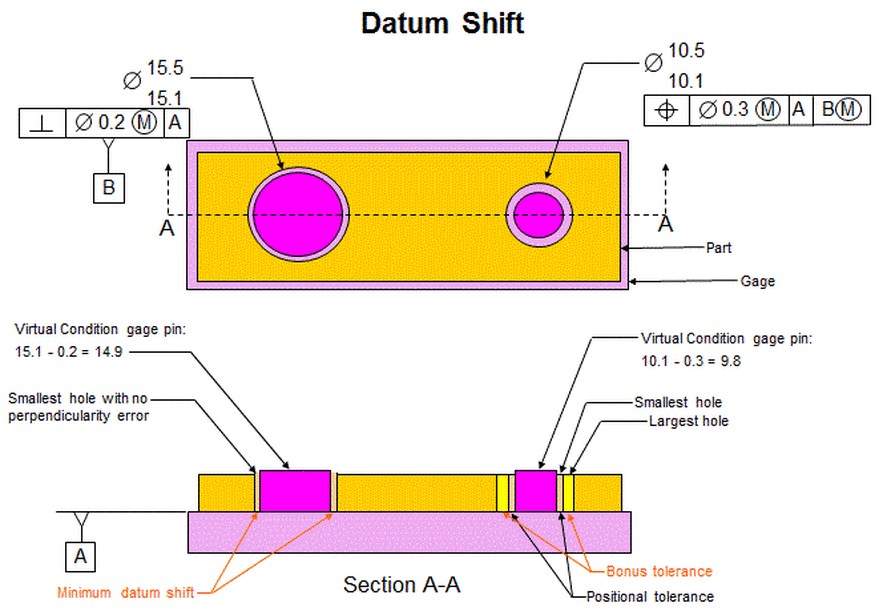

هنگامی که سوراخ مبنا در مینیمم حالت آن می باشد و خطای تعامد نداشته باشد، سوراخ مبنا می تواند به اندازه تلرانس تعامد جابجا شود و همچنان در گیج نیز قرار گیرد. این جابجایی مجاز جابجایی مبنای مینمم نامیده می شود.

جابجایی مبنای مینمم برابر با مینیمم اندازه سوراخ مبنا منهای حالت مجازی مبنا می باشد.

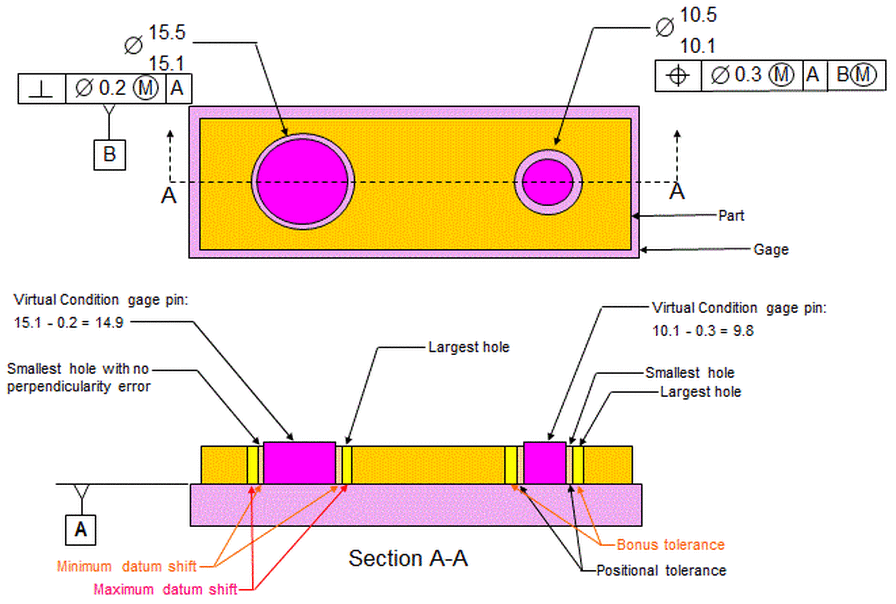

هنگامی که سوراخ مبنا در ماکزیمم اندازه خود می باشد و خطای تعامد نداشته باشد، سوراخ مبنا می تواند به اندازه تلرانس تعامد به اضافه اندازه تلرانس جابجا شود و همچنان در گیج نیز قرار گیرد. این جابجایی مجاز جابجایی مبنای ماکزیمم نامیده می شود.

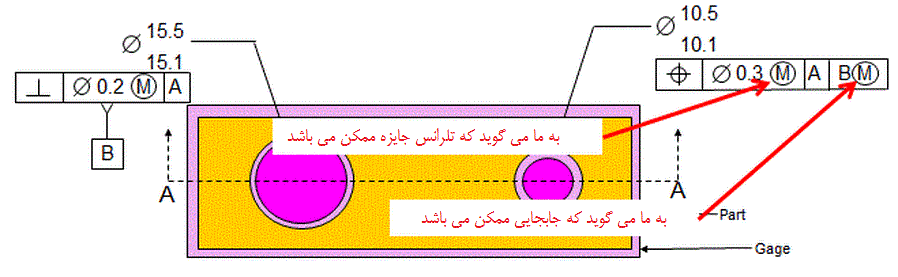

اصلاح کننده هایی که در فریم کنترل نشان داده می شود، به ما می گوید که می توانیم تلرانس جایزه و/یا جابجایی مبنا داشته باشم.

برای نحوه محاسبه تلرانس جایزه و جابجایی مبنا  بدون در نظر گرفتن خطای راستا به این مقاله مراجعه بفرمایید.

برای نحوه محاسبه تلرانس جایزه و جابجایی مبنا  با در نظر گرفتن خطای راستا به این مقاله مراجعه بفرمایید.
