در کنترل کیفیت قطعات صنعتی، بررسی ابعاد و ظاهر قطعه همیشه برای اطمینان از عملکرد صحیح آن کافی نیست. بسیاری از قطعات باید در شرایط مشخصی مانند اعمال نیرو، فشار، دبی، حرکت یا بار مکانیکی آزمایش شوند تا مشخص شود در شرایط کاری واقعی وظیفه خود را به‌درستی انجام می‌دهند.
تست عملکرد قطعات صنعتی فرآیندی است که در آن عملکرد یک قطعه یا مجموعه تحت شرایط کنترل‌شده بررسی شده و پارامترهای مهم آن با مقادیر مورد انتظار یا محدوده‌های مجاز مقایسه می‌شود. این تست می‌تواند به‌صورت دستی یا با استفاده از دستگاه‌های تست نیمه‌اتوماتیک و تمام‌اتوماتیک انجام شود.
تست عملکرد قطعات صنعتی چیست؟
در یک تست عملکرد، ابتدا مشخص می‌شود قطعه در شرایط کاری خود چه عملکردی باید داشته باشد و چه پارامترهایی باید اندازه‌گیری شوند. سپس قطعه روی فیکسچر یا تجهیزات مناسب قرار گرفته و شرایط موردنظر به آن اعمال می‌شود.
برای مثال، ممکن است یک قطعه تحت فشار مشخص قرار گیرد و فشار، دبی یا میزان نشتی آن اندازه‌گیری شود. در یک مجموعه مکانیکی نیز ممکن است نیرو، جابجایی، سرعت حرکت یا گشتاور مورد بررسی قرار گیرد.
بنابراین تست عملکرد با کنترل ابعادی تفاوت دارد. کنترل ابعادی مشخص می‌کند که قطعه مطابق نقشه و تلرانس‌های تعیین‌شده ساخته شده است، اما تست عملکرد بررسی می‌کند که قطعه در شرایط کاری موردنظر، وظیفه خود را به‌درستی انجام می‌دهد یا خیر.

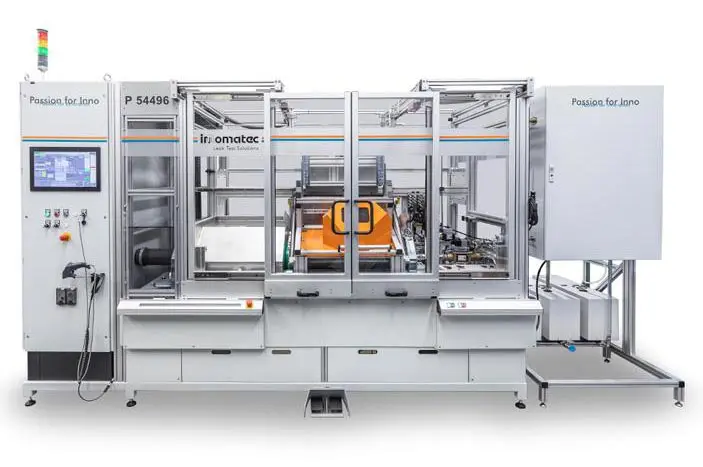

در تولیدات تیراژ بالا، استفاده از دستگاه تست عملکرد اختصاصی می‌تواند شرایط آزمون را ثابت نگه دارد، وابستگی نتیجه به اپراتور را کاهش دهد و امکان ثبت نتیجه هر قطعه را فراهم کند.
چرا تست عملکرد قطعات اهمیت دارد؟
ممکن است یک قطعه از نظر ابعادی کاملاً مطابق نقشه باشد، اما هنگام کار عملکرد مورد انتظار را نداشته باشد. این مسئله به‌خصوص در قطعاتی که با فشار، حرکت، نیرو، جریان سیال یا اجزای دیگر در ارتباط هستند اهمیت بیشتری پیدا می‌کند.
تست عملکرد می‌تواند برای موارد زیر استفاده شود:
- اطمینان از عملکرد صحیح قطعه قبل از مونتاژ
- شناسایی قطعات معیوبی که با بازرسی ظاهری یا ابعادی قابل تشخیص نیستند
- کنترل کیفیت قطعات تولیدشده در تیراژ بالا
- کاهش احتمال ورود قطعه معیوب به محصول نهایی
- بررسی عملکرد مجموعه در شرایط نزدیک به شرایط کاری واقعی
- ثبت و ردیابی نتایج آزمون
در خطوط تولید، این تست می‌تواند بخشی از فرآیند کنترل کیفیت باشد و نتیجه هر قطعه به صورت تایید یا رد مشخص شود.
روش‌های تست عملکرد قطعات صنعتی
روش تست عملکرد به نوع قطعه و وظیفه ای که در سیستم دارد بستگی دارد. در عمل، ممکن است یک قطعه با یک پارامتر یا ترکیبی از چند پارامتر مورد آزمایش قرار گیرد.
تست عملکرد مکانیکی
در قطعات و مکانیزم‌های مکانیکی معمولاً پارامترهایی مانند نیرو، جابجایی، کورس، سرعت حرکت و گشتاور اندازه‌گیری می‌شوند.
برای مثال، عملکرد یک عملگر ممکن است با اعمال نیروی مشخص و اندازه‌گیری میزان جابجایی آن بررسی شود. در یک مجموعه دوار نیز ممکن است گشتاور و سرعت دوران معیار اصلی تست باشند.

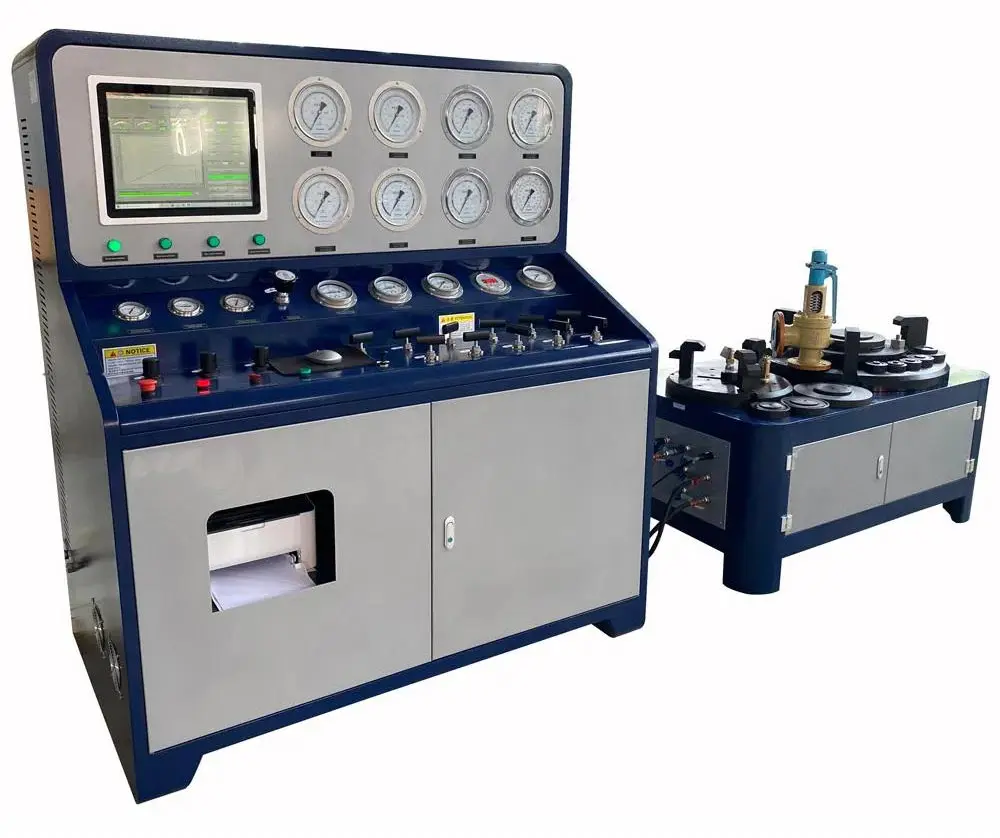

تست عملکرد هیدرولیکی و پنوماتیکی
در قطعاتی که با سیال یا هوای فشرده کار می‌کنند، پارامترهایی مانند فشار، دبی، افت فشار، نیروی خروجی و زمان پاسخ اهمیت دارند.

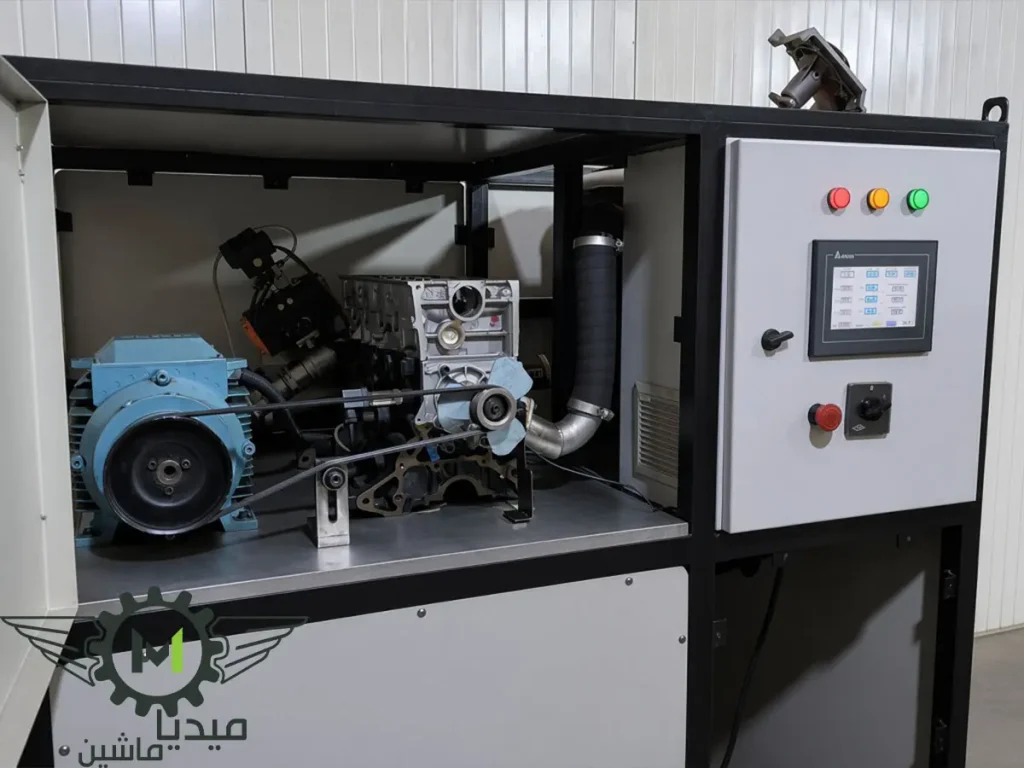

شیرها، جک‌ها، عملگرهای پنوماتیکی، پمپ‌ها و مجموعه‌های هیدرولیکی از جمله قطعاتی هستند که می‌توان عملکرد آن‌ها را تحت شرایط کنترل‌شده بررسی کرد.
در برخی کاربردها تست نشتی نیز بخشی از فرآیند تست عملکرد است؛ با این حال تست نشتی به‌تنهایی با تست عملکرد یکسان نیست. تست نشتی مشخص می‌کند آیا مقدار نشت از محدوده مجاز بیشتر است یا خیر، در حالی که تست عملکرد می‌تواند مجموعه‌ای از رفتارهای قطعه را بررسی کند.
تست عملکرد الکتریکی و الکترومکانیکی
در قطعات الکتریکی و الکترومکانیکی، علاوه بر عملکرد مکانیکی، پارامترهای الکتریکی نیز ممکن است اندازه‌گیری شوند.
برای نمونه، ولتاژ، جریان، مقاومت، توان، سرعت دوران، گشتاور و زمان پاسخ می‌توانند بخشی از آزمون باشند.
تست عملکرد تحت بار
در برخی کاربردها لازم است قطعه در شرایطی نزدیک به شرایط واقعی کار آزمایش شود. در این حالت، بار مکانیکی، فشار، دما، سرعت یا سایر شرایط کاری به صورت کنترل‌شده به قطعه اعمال شده و پاسخ آن اندازه‌گیری می‌شود.
این نوع تست معمولاً اطلاعات کاربردی تری نسبت به یک تست ساده عملکردی در حالت بدون بار ارائه می‌دهد.
چه پارامترهایی در تست عملکرد اندازه‌گیری می‌شوند؟
پارامترهای قابل اندازه‌گیری کاملاً به نوع قطعه و هدف آزمون بستگی دارند. برخی از رایج‌ترین آن‌ها عبارت‌اند از:
| پارامتر | واحدهای متداول | نمونه کاربرد |
|---|---|---|
| نیرو | N ،kN | جک، عملگر، مکانیزم |
| فشار | bar، MPa | قطعات هیدرولیکی و پنوماتیکی |
| دبی | L/min | پمپ، شیر و مدارهای سیال |
| جابجایی | mm | عملگر و مکانیزم‌های خطی |
| سرعت | rpm، mm/s | موتور و عملگر |
| گشتاور | N·m | شفت، موتور و مکانیزم‌های دوار |
| دما | °C | قطعات و سیستم‌های حرارتی |
| زمان پاسخ | ms، s | شیرها و عملگرها |
| نشتی | cc/min, mbar, mmHg | قطعات آب‌بندی‌شده |
| ولتاژ و جریان | V، A | قطعات الکتریکی |
در یک دستگاه تست ممکن است تنها یکی از این پارامترها اندازه گیری شود یا چند پارامتر به صورت هم زمان مورد بررسی قرار گیرند.
دستگاه تست عملکرد چگونه کار می‌کند؟
ساختار دستگاه تست عملکرد به نوع قطعه و روش آزمون بستگی دارد، اما فرآیند کلی معمولاً شامل چند مرحله است:
- قرار دادن قطعه روی فیکسچر
- اتصال قطعه به منابع موردنیاز مانند هوای فشرده، روغن، برق یا سیستم مکانیکی
- اعمال شرایط تست طبق مقادیر تعیین‌شده
- اندازه‌گیری پارامترها توسط سنسورها و تجهیزات اندازه‌گیری
- پردازش و مقایسه نتایج با محدوده مجاز
- اعلام نتیجه OK یا NOK
- ذخیره نتایج تست در صورت نیاز
در دستگاه‌های اتوماتیک، این مراحل می‌توانند بدون دخالت مستقیم اپراتور انجام شوند. برای مثال، اپراتور فقط قطعه را روی فیکسچر قرار می‌دهد و دستگاه پس از اجرای سیکل تست، نتیجه نهایی را اعلام می‌کند.
دستگاه تست عملکرد چگونه طراحی می‌شود؟
یک دستگاه تست عملکرد را نمی‌توان صرفاً بر اساس نام قطعه طراحی کرد. ابتدا باید مشخص شود چه چیزی قرار است تست شود و معیار قبولی قطعه چیست.
مهم‌ترین مواردی که در طراحی دستگاه باید مشخص شوند عبارت‌اند از:
- نوع و ابعاد قطعه
- نحوه نصب و فیکسچر شدن
- شرایط کاری قطعه
- پارامترهای موردنیاز برای اندازه‌گیری
- محدوده اندازه‌گیری هر پارامتر
- دقت موردنیاز
- فشار، نیرو، دبی یا بار اعمالی
- زمان و سیکل تست
- تعداد قطعات مورد آزمایش
- نحوه اعلام نتیجه
- نیاز به ثبت و ذخیره اطلاعات
- سطح اتوماسیون دستگاه
- الزامات ایمنی
بر اساس این اطلاعات، سیستم مکانیکی، فیکسچر، تجهیزات اندازه‌گیری، عملگرها، مدار پنوماتیک یا هیدرولیک و سیستم کنترل دستگاه انتخاب و طراحی می‌شوند.
به همین دلیل، دستگاه تست عملکرد معمولاً یک تجهیز عمومی و آماده نیست و در بسیاری از کاربردهای صنعتی باید متناسب با قطعه و فرآیند تولید طراحی شود.
تفاوت تست عملکرد با تست نشتی و کنترل ابعادی
این سه فرآیند ممکن است در یک خط تولید در کنار یکدیگر استفاده شوند، اما هدف یکسانی ندارند.
| نوع آزمون | هدف اصلی |
| کنترل ابعادی | بررسی ابعاد و تلرانس‌های قطعه |
| تست نشتی | بررسی میزان نشت و آب‌بندی |
| تست عملکرد | بررسی عملکرد قطعه در شرایط مشخص |
| تست دوام | بررسی عملکرد قطعه در تعداد مشخصی سیکل |
| تست فشار | بررسی رفتار قطعه در فشار مشخص |
بنابراین ممکن است یک قطعه هم‌زمان به کنترل ابعادی، تست نشتی و تست عملکرد نیاز داشته باشد. هرکدام از این آزمون‌ها بخش متفاوتی از کیفیت قطعه را بررسی می‌کنند.
چه قطعاتی به تست عملکرد نیاز دارند؟
تقریباً هر قطعه‌ای که عملکرد آن به یک کمیت قابل اندازه‌گیری وابسته باشد، می‌تواند موضوع یک آزمون عملکرد قرار گیرد.
برخی نمونه‌ها عبارت‌اند از:
- قطعات هیدرولیکی و پنوماتیکی
- شیرها و عملگرها
- پمپ‌ها
- جک‌ها
- قطعات و مجموعه‌های ترمز
- قطعات خودرو
- مجموعه‌های مکانیکی
- قطعات الکترومکانیکی
- مکانیزم‌های حرکتی
- مجموعه‌هایی که عملکرد آن‌ها به فشار، نیرو، حرکت یا جریان وابسته است
نوع تست برای هر یک از این قطعات متفاوت است و باید بر اساس عملکرد مورد انتظار و شرایط واقعی استفاده از آن تعیین شود.
جمع‌بندی
تست عملکرد قطعات صنعتی برای بررسی رفتار واقعی یک قطعه یا مجموعه در شرایط مشخص انجام می‌شود. برخلاف کنترل ابعادی که بیشتر بر انطباق قطعه با نقشه و تلرانس‌ها تمرکز دارد، در تست عملکرد مشخص می‌شود که قطعه در شرایط کاری موردنظر وظیفه خود را به‌درستی انجام می‌دهد یا خیر.
فشار، دبی، نیرو، جابجایی، سرعت، گشتاور، دما، زمان پاسخ و نشتی از جمله پارامترهایی هستند که بسته به نوع قطعه می‌توانند در این آزمون اندازه‌گیری شوند.
برای تولیدات تیراژ بالا یا قطعاتی که نیاز به تست تکرارپذیر دارند، استفاده از دستگاه تست اختصاصی می‌تواند فرآیند آزمون را استانداردتر، سریع‌تر و قابل ردیابی‌تر کند.
اگر برای قطعه یا مجموعه تولیدی خود به ساخت دستگاه تست عملکرد یا تجهیزات اختصاصی اندازه‌گیری و کنترل کیفیت نیاز دارید، طراحی دستگاه باید بر اساس شرایط کاری قطعه، پارامترهای موردنیاز و معیارهای پذیرش آن انجام شود.
