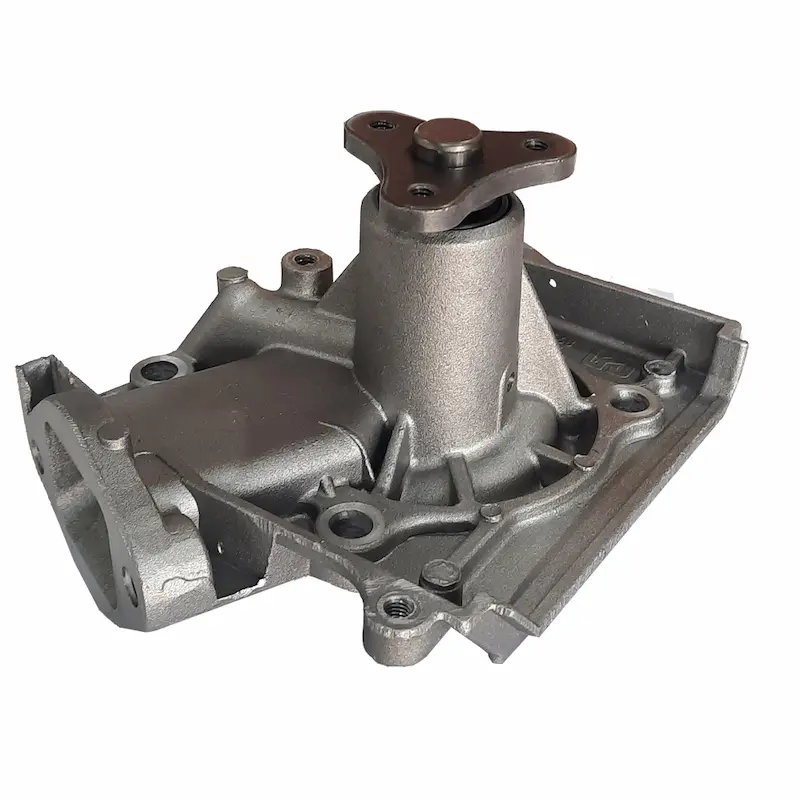

واترپمپ یکی از اجزای اصلی سیستم خنک کاری موتور خودرو است. وظیفه این قطعه، به گردش درآوردن مایع خنک کننده در مدار و تامین جریان مورد نیاز برای انتقال حرارت از موتور به رادیاتور است. اگر واترپمپ نتواند در شرایط کاری مورد انتظار، جریان مناسبی ایجاد کند، عملکرد سیستم خنک کاری تحت تاثیر قرار می گیرد؛ حتی اگر قطعه از نظر ظاهری سالم باشد و نشتی مشخصی نداشته باشد.
به همین دلیل، کنترل کیفیت واترپمپ نباید فقط به بررسی ظاهری، کنترل ابعادی یا بررسی نشتی محدود شود. برای ارزیابی عملکرد واقعی این قطعه، لازم است رفتار آن در شرایط مشخص کاری بررسی شود. تست فشار، اندازه گیری دبی و آزمون دوام از جمله آزمون هایی هستند که می توانند اطلاعات مهمی درباره عملکرد واترپمپ در اختیار واحد کنترل کیفیت قرار دهند.
در این مقاله، روش های اصلی تست عملکرد واترپمپ خودرو، تجهیزات مورد نیاز برای انجام آزمون و نکات مهم در طراحی دستگاه تست را بررسی می کنیم.
چرا تست عملکرد واترپمپ اهمیت دارد؟
واترپمپ باید در محدوده شرایط کاری تعریف شده برای موتور، مایع خنک کننده را با دبی و فشار مورد انتظار به گردش درآورد. عملکرد این قطعه به عواملی مانند دور چرخش، طراحی پروانه، هندسه محفظه، شرایط ورودی و خروجی و مشخصات مدار بستگی دارد.
ممکن است دو واترپمپ از نظر ابعاد خارجی و ظاهر کاملا مشابه باشند، اما به دلیل تفاوت در مونتاژ، هندسه قطعات داخلی یا کیفیت ساخت، عملکرد یکسانی نداشته باشند. کنترل ابعادی به تنهایی نمی تواند این تفاوت را مشخص کند.
تست عملکرد به تولیدکننده کمک می کند تا موارد زیر را بررسی کند:
- آیا واترپمپ در دورهای تعریف شده، فشار مورد انتظار را ایجاد می کند؟
- دبی خروجی در شرایط کاری مشخص چقدر است؟
- آیا عملکرد قطعه در محدوده قابل قبول قرار دارد؟
- آیا عملکرد واترپمپ پس از کارکرد طولانی مدت تغییر می کند؟
- آیا تفاوت عملکرد بین قطعات تولید شده قابل شناسایی است؟
برای آشنایی با مفهوم کلی این آزمون ها و پارامترهایی که در قطعات مختلف اندازه گیری می شوند، می توانید مقاله تست عملکرد قطعات خودرو را مطالعه کنید.
روش های اصلی تست عملکرد واترپمپ خودرو
روش آزمون باید با توجه به مشخصات فنی واترپمپ، شرایط کاری مورد انتظار و معیارهای پذیرش تعیین شود. سه آزمون مهم در ارزیابی عملکرد این قطعه عبارت اند از تست فشار، تست دبی و تست دوام.
۱. تست فشار واترپمپ
در تست فشار، هدف بررسی توانایی واترپمپ در ایجاد فشار در شرایط مشخص آزمون است. برای این کار، واترپمپ روی یک فیکسچر مناسب نصب می شود و از طریق موتور محرک با دور کنترل شده به گردش درمی آید. فشار در نقطه تعیین شده از مدار اندازه گیری و با معیار پذیرش مقایسه می شود.
یکی از روش های آزمون، بررسی فشار خروجی در شرایطی است که مسیر خروجی محدود یا مسدود شده باشد. در این وضعیت، با تغییر دور پمپ می توان رفتار فشار آن را بررسی کرد. این آزمون باید با توجه به طراحی واترپمپ و محدودیت های سازنده انجام شود؛ زیرا مسدود کردن خروجی در همه شرایط یا برای همه پمپ ها مجاز نیست.
در این آزمون، موارد زیر اهمیت دارند:
- دور چرخش واترپمپ هنگام اندازه گیری
- محل نصب سنسور فشار
- شرایط ورودی پمپ و وضعیت پر بودن مدار از سیال
- مشخصات و محدوده اندازه گیری سنسور
- مدت زمان پایدار شدن شرایط پیش از ثبت نتیجه
فشار اندازه گیری شده باید در شرایط آزمون تعریف شده تفسیر شود. عدد فشار به تنهایی مشخص نمی کند که واترپمپ در مدار واقعی خودرو چه مقدار دبی تولید خواهد کرد؛ زیرا فشار و دبی به یکدیگر وابسته اند و نتیجه به شرایط مدار نیز بستگی دارد.
۲. تست دبی واترپمپ
در تست دبی، مقدار مایعی که واترپمپ در واحد زمان جابه جا می کند اندازه گیری می شود. این آزمون برای ارزیابی توانایی پمپ در تامین جریان مورد نیاز مدار اهمیت زیادی دارد. برای انجام تست، واترپمپ در یک مدار گردش سیال قرار می گیرد. پس از تنظیم دور چرخش و شرایط آزمون، دبی خروجی اندازه گیری می شود. اندازه گیری می تواند در چند نقطه کاری انجام شود تا مشخص شود پمپ در شرایط مختلف چه رفتاری دارد.
در بسیاری از کاربردها، اندازه گیری دبی در یک نقطه به تنهایی کافی نیست. ممکن است لازم باشد دبی در چند دور مختلف یا در فشارهای معین ثبت شود. انتخاب این نقاط باید از مشخصات فنی قطعه و نیاز آزمون پیروی کند.
پارامترهای مهم در تست دبی عبارت اند از:
- دور چرخش پمپ
- فشار یا مقاومت مدار در نقطه کاری مورد نظر
- دبی اندازه گیری شده
- دمای سیال
- شرایط ورودی پمپ و احتمال ورود هوا به مدار
نکته مهم: تست فشار و تست دبی باید به عنوان دو وضعیت آزمون متمایز تعریف شوند. در تست فشار با خروجی محدود، هدف بررسی رفتار فشار پمپ است؛ در تست دبی، باید امکان عبور سیال و اندازه گیری جریان وجود داشته باشد. بنابراین، نمی توان نتیجه این دو آزمون را بدون توجه به شرایط مدار مستقیما با یکدیگر جایگزین کرد.
۳. تست دوام واترپمپ
عملکرد مناسب در یک آزمون کوتاه مدت به معنای تضمین عملکرد قطعه در طول کارکرد طولانی نیست. واترپمپ در زمان بهره برداری، تحت تاثیر چرخش مداوم، دمای سیال، بارهای مکانیکی و شرایط مدار قرار دارد. به همین دلیل، در برنامه های کنترل کیفیت یا اعتبارسنجی محصول ممکن است آزمون دوام نیز تعریف شود.
در این آزمون، واترپمپ برای مدت مشخصی در شرایط کنترل شده کار می کند. دور چرخش، دمای سیال، وضعیت مدار و مدت زمان آزمون بر اساس الزامات فنی محصول تعیین می شوند. در طول آزمون ممکن است پارامترهایی مانند دما، فشار، دبی و وضعیت عملکرد سیستم ثبت شوند.
برای نمونه، در یک برنامه آزمون می توان شرایطی در حدود ۵۰۰۰ دور بر دقیقه، دمای سیال ۸۰±۲ درجه سانتی گراد و زمان کارکرد ۵۰۰ ساعت را در نظر گرفت؛ اما این اعداد صرفا نمونه ای از شرایط قابل تعریف برای یک آزمون هستند و نباید به عنوان الزام عمومی برای تمام واترپمپ ها در نظر گرفته شوند. مقادیر نهایی باید با مشخصات قطعه و الزامات آزمون مطابقت داشته باشند.
در تست دوام، دستگاه باید بتواند بدون ایجاد اختلال در شرایط آزمون، کارکرد طولانی مدت را مدیریت کند. کنترل دمای سیال، پایش وضعیت سیستم، ثبت داده ها و پیش بینی سازوکارهای ایمنی از ملاحظات اصلی طراحی چنین دستگاهی هستند.
دستگاه تست عملکرد واترپمپ از چه بخش هایی تشکیل می شود؟
ساخت دستگاه تست عملکرد واترپمپ فقط به نصب یک موتور و یک سنسور فشار محدود نمی شود. دستگاه باید شرایط آزمون را به صورت قابل کنترل ایجاد کند و امکان اندازه گیری تکرارپذیر را فراهم سازد.
اجزای اصلی دستگاه با توجه به نوع آزمون متفاوت هستند، اما معمولا بخش های زیر را شامل می شوند.
موتور محرک و سیستم کنترل دور
برای آزمون واترپمپ باید امکان چرخاندن قطعه در دور مورد نظر وجود داشته باشد. موتور محرک و سیستم کنترل آن باید متناسب با محدوده دور، توان مورد نیاز و شرایط بار انتخاب شوند.
همچنین نحوه انتقال حرکت از موتور به واترپمپ اهمیت دارد. اتصال باید امکان انتقال مناسب گشتاور را فراهم کند و از ایجاد ناهمراستایی یا بارهای ناخواسته روی محور جلوگیری شود.
فیکسچر و مکانیزم نصب واترپمپ
فیکسچر، واترپمپ را در موقعیت مشخص نگه می دارد و امکان اتصال آن به مدار آزمون را فراهم می کند. طراحی فیکسچر باید با هندسه قطعه، محل اتصالات، نحوه انتقال حرکت و الزامات آب بندی سازگار باشد.
در دستگاه هایی که برای چند مدل واترپمپ استفاده می شوند، ممکن است به فیکسچرهای قابل تعویض یا مکانیزم های تنظیم پذیر نیاز باشد. در این حالت، تعویض قطعه باید سریع انجام شود، اما تکرارپذیری موقعیت نصب و آب بندی نیز باید حفظ شود.
مدار گردش سیال
مدار سیال، شرایط لازم برای عبور مایع از واترپمپ را ایجاد می کند. این بخش می تواند شامل مخزن، لوله ها، اتصالات، شیرهای کنترلی و تجهیزات مورد نیاز برای گردش یا تنظیم شرایط سیال باشد.
طراحی مدار باید به گونه ای انجام شود که افت فشار ناخواسته، ورود هوا یا نوسان های غیرقابل کنترل، نتیجه آزمون را تحت تاثیر قرار ندهند. همچنین انتخاب جنس قطعات در تماس با سیال باید با دما و نوع مایع مورد استفاده سازگار باشد.
سنسورهای فشار و دبی
انتخاب سنسور به محدوده اندازه گیری، دقت مورد نیاز، شرایط کاری و معیارهای پذیرش وابسته است. سنسوری که محدوده اندازه گیری آن بیش از حد بزرگ باشد، ممکن است برای تشخیص اختلاف های کوچک مناسب نباشد. از طرف دیگر، انتخاب سنسور با محدوده نامناسب می تواند به خطای اندازه گیری یا آسیب تجهیز منجر شود.
محل نصب سنسورها نیز اهمیت دارد. برای مثال، اگر هدف اندازه گیری فشار خروجی واترپمپ است، محل سنسور باید به شکلی انتخاب شود که نتیجه تا حد امکان نماینده شرایط تعریف شده آزمون باشد.
در آزمون دبی نیز باید روش اندازه گیری با نوع سیال، محدوده جریان و شرایط کاری سازگار باشد. در صورت نیاز، اندازه گیری دما هم باید در نقاط مناسبی از مدار انجام شود.
سیستم کنترل و ثبت اطلاعات
سیستم کنترل دستگاه، ترتیب اجرای آزمون را مدیریت می کند و اطلاعات سنسورها را دریافت و ثبت می کند. بسته به نیاز پروژه، امکانات زیر می توانند در دستگاه در نظر گرفته شوند:
- تنظیم و کنترل دور موتور
- نمایش فشار، دبی و دمای سیال
- تعریف مراحل آزمون و زمان هر مرحله
- مقایسه نتایج با حدود پذیرش تعیین شده
- نمایش وضعیت قبولی یا رد قطعه
- ذخیره اطلاعات هر آزمون و گزارش گیری
- توقف ایمن در صورت بروز شرایط غیرمجاز
در خطوط تولید، ثبت اطلاعات هر قطعه می تواند به ردیابی محصول، بررسی روند تغییرات فرایند و شناسایی سریع مشکلات تولید کمک کند.
مزایای استفاده از دستگاه تست اختصاصی در تولید واترپمپ
دستگاه اختصاصی تست واترپمپ این امکان را فراهم می کند که آزمون مطابق با مشخصات محصول و نیاز خط تولید طراحی شود. برخلاف روش های دستی و پراکنده، یک سیستم آزمون مهندسی شده می تواند شرایط اندازه گیری را کنترل کند و نتایج را با روشی یکسان ثبت کند.
مهم ترین مزایای چنین دستگاهی عبارت اند از:
- کاهش وابستگی نتیجه آزمون به نحوه کار اپراتور
- کنترل دقیق تر شرایط دور، فشار و دبی
- افزایش تکرارپذیری نتایج
- امکان تعریف حدود پذیرش متناسب با مشخصات محصول
- ثبت و ردیابی نتایج آزمون
- کاهش زمان بازرسی در خطوط تولید، در صورت طراحی مناسب سیکل آزمون
- شناسایی سریع تر انحراف عملکرد قطعات تولیدی
البته میزان دستیابی به این مزایا به طراحی صحیح دستگاه، انتخاب تجهیزات اندازه گیری، تعریف مناسب روش آزمون و نگهداری دوره ای سیستم بستگی دارد.
طراحی و ساخت دستگاه تست عملکرد واترپمپ
برای طراحی دستگاه تست عملکرد واترپمپ، ابتدا باید مشخص شود که کدام پارامترها باید اندازه گیری شوند، قطعه در چه شرایطی آزمون می شود و چه معیارهایی برای پذیرش آن وجود دارد. بر اساس این اطلاعات، موتور محرک، فیکسچر، مدار گردش سیال، سنسورها و سیستم کنترل انتخاب و طراحی می شوند.
در میدیا ماشین، طراحی دستگاه های تست و کنترل بر اساس مشخصات قطعه و نیاز فرایند انجام می شود. نوع آزمون، نحوه نصب قطعه، شرایط کاری، تجهیزات اندازه گیری و شیوه ثبت نتایج از جمله مواردی هستند که در طراحی دستگاه در نظر گرفته می شوند.
