در فرایندهای ساخت و تولید، کنترل دقیق ابعاد و مشخصات هندسی قطعات، شالوده اصلی سیستم‌های مدیریت کیفیت را تشکیل می‌دهد. در خطوط تولید، هدف بازرسی لزوماً استخراج و ثبت عدد دقیق یک متغیر ابعادی نیست؛ بلکه سنجش انطباق قطعه با حدود مجاز نقشه (حدود بالا و پایین تلرانس) کفایت می‌کند. در چنین شرایطی، استفاده از گیج های کنترلی می‌تواند کنترل قطعه را سریع تر و تکرارپذیرتر کند.
گیج‌های کنترلی معمولاً برای بررسی یک ویژگی مشخص از قطعه، مانند قطر سوراخ، قطر شفت، رزوه، ضخامت، موقعیت یا پروفیل، طراحی می‌شوند و به‌ویژه در تولید سری و انبوه کاربرد زیادی دارند.

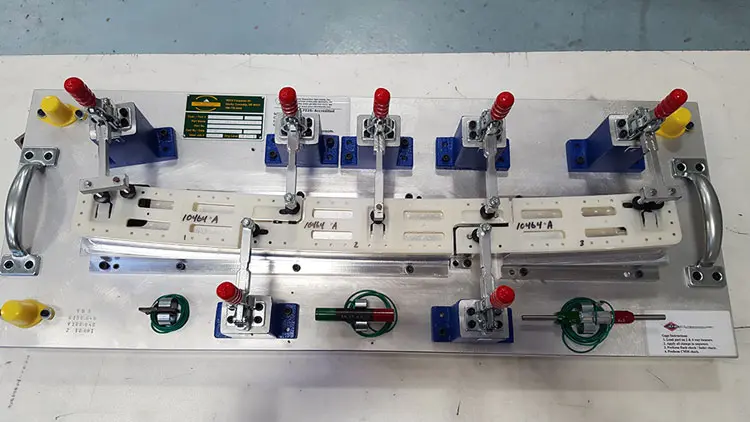

گیج کنترلی چیست؟

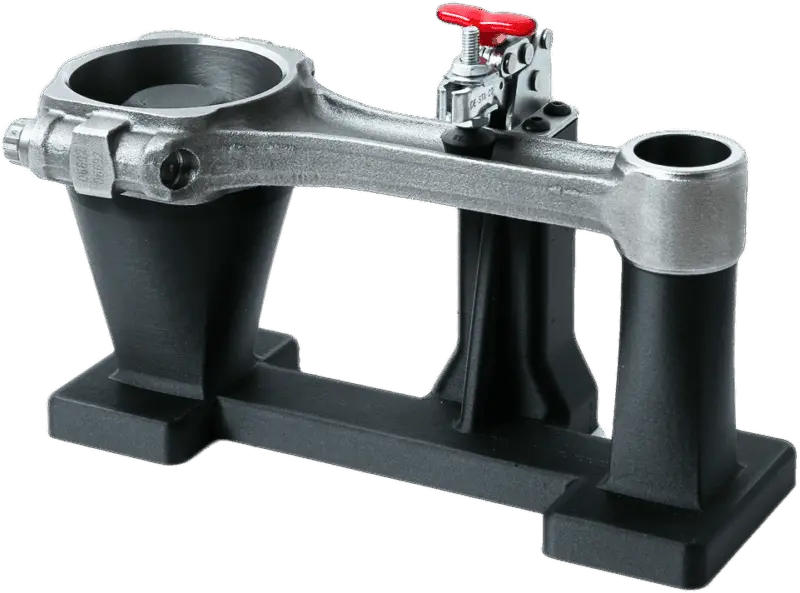

گیج کنترلی ابزاری برای کنترل است که جهت بررسی سریع و تکرارپذیر یک یا چند مشخصه ابعادی بر اساس الزامات نقشه فنی یا استانداردهای مرجع به کار می‌رود.
تفاوت اصلی گیج کنترلی با ابزارهای اندازهگیری رایج، در عدم نمایش مقدار واقعی ابعاد است. به‌عنوان مثال، در حالی که کولیس قطر یک شفت را به صورت عددی نشان می‌دهد، یک گیج برو نرو تنها مجاز بودن یا نبودن قطر را در محدوده تعیین شده مشخص می‌کند.
به همین دلیل، گیج‌های کنترلی در شرایطی که تعداد قطعات زیاد است و سرعت بازرسی اهمیت دارد، بسیار کاربردی هستند. اپراتور می‌تواند با یک روش مشخص و تکرارپذیر، قطعه را کنترل کرده و نتیجه پذیرش یا عدم پذیرش آن را مشخص کند.
مقایسه گیج کنترلی و ابزارهای اندازهگیری
هرچند هر دو گروه ابزار در حوزه بازرسی کیفیت کاربرد دارند، اما فلسفه طراحی و کاربری آن‌ها متفاوت است.
ابزارهایی مانند کولیس، میکرومتر و ارتفاع‌سنج معمولاً برای اندازهگیری مقدار یک ویژگی استفاده می‌شوند. برای مثال، میکرومتر می‌تواند قطر یک شفت را اندازهگیری کرده و مقدار آن را نشان دهد.
در مقابل، بسیاری از گیج‌های کنترلی برای بررسی انطباق قطعه با محدوده مشخص طراحی می‌شوند. در این حالت، نتیجه کنترل می‌تواند به صورت قبول یا رد قطعه باشد.
| گیج کنترلی | ابزار اندازه گیری |
|---|---|
| بررسی انطباق قطعه با حدود مشخص | تعیین مقدار یک ویژگی |
| مناسب برای کنترل سریع و تکراری | مناسب برای اندازهگیری و ثبت مقدار |
| معمولاً برای یک ویژگی یا کاربرد مشخص طراحی می‌شود | معمولاً کاربرد عمومی‌تری دارد |
| نتیجه می‌تواند به‌صورت قبول یا رد باشد | نتیجه معمولاً یک مقدار عددی است |
شایان ذکر است این تمایز به معنای عدم ارائه اطلاعات ابعادی توسط تمامی گیجها نیست، اما هدف اصلی در به‌کارگیری گیج، افزایش سرعت و دقت فرایند بازرسی است.
انواع گیج‌های کنترلی پرکاربرد
بسته به هندسه قطعه، الزامات تلرانسی، تیراژ تولید و متدولوژی بازرسی، گیج‌های کنترلی در فرم‌ها و مکانیزم‌های گوناگونی طراحی و ساخته می‌شوند:

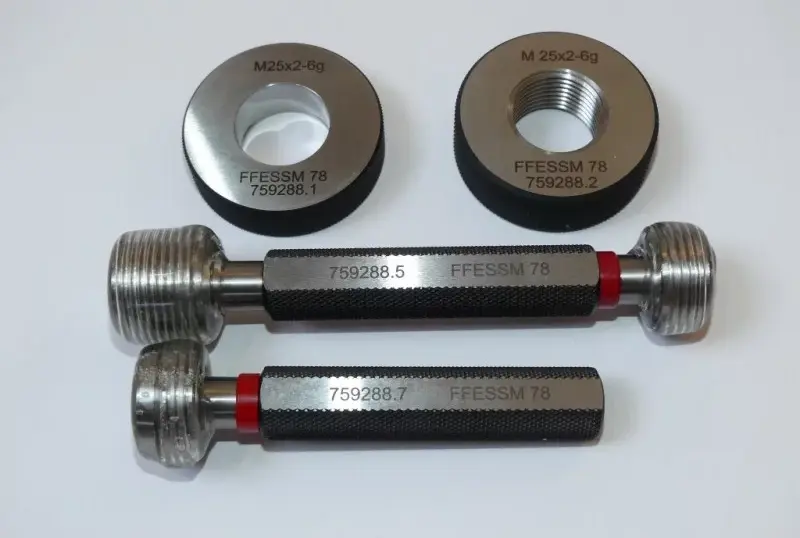

۱. گیج برو نرو (Go / No-Go Gauge)
گیج برو نرو یکی از شناخته‌شده‌ترین انواع گیج‌های کنترلی است. بخش Go باید طبق الزامات طراحی وارد ویژگی موردنظر شده یا از آن عبور کند، در حالی که بخش No-Go نباید قابلیت ورود یا عبور داشته باشد.
برای آشنایی دقیق‌تر با این نوع گیج، می‌توانید مقاله گیج برو نرو (Go / No-Go Gauge) چیست؟ انواع، کاربرد و نحوه عملکرد را مطالعه کنید.
۲. گیج پین (Pin Gauge)
پین گیجها معمولاً برای کنترل ابعاد داخلی، به‌خصوص قطر سوراخ‌ها، استفاده می‌شود. این گیجها به صورت پین‌های استوانه‌ای با ابعاد مشخص ساخته می‌شوند و می‌توانند برای بررسی سریع اندازه سوراخ یا مقایسه آن با محدوده موردنظر به کار روند.
در کاربردهای دقیق‌تر، مجموعه‌ای از پین‌ها با اندازه‌های مشخص امکان کنترل محدوده‌ای از ابعاد را فراهم می‌کند.
۳. گیج رینگی(Ring Gauge)
گیج رینگی برای کنترل ابعاد خارجی قطعات استوانه‌ای، مانند شفت‌ها، استفاده می‌شود. این گیج نیز می‌تواند به‌صورت حدی طراحی شود تا مشخص شود قطر خارجی قطعه در محدوده تعیین‌شده قرار دارد یا خیر.
گیج‌های رینگی در کنترل ابعاد شفت‌ها و قطعات استوانه‌ای تولیدشده در تیراژ بالا کاربرد دارند.
۴. گیج رزوه (Thread Gauge)
جهت صحت سنجی رزوه‌های داخلی و خارجی مطابق با استانداردها و مشخصات نقشه، از گیج‌های توپی و حلقه‌ای رزوه استفاده می‌شود. این ابزارها سرعت بازرسی رزوه‌ها را در تولیدات انبوه به‌طور چشمگیری افزایش می‌دهند.
برای آشنایی با انواع گیج رزوه، می توانید مقاله گیج رزوه و انواع آن را مطالعه بفرمایید
۵. گیج اسنپ (Snap Gauge)
گیج اسنپ نوعی گیج حدی با دهانه ثابت یا قابل تنظیم است که برای بازرسی ابعاد خارجی از جمله قطر، ضخامت و عرض قطعات بدون نیاز به قرائت عددی استفاده می‌شود.
۶. گیج پروفیل (Profile Gauge)
در برخی قطعات، تنها کنترل یک بعد مشخص کافی نیست و شکل یا پروفیل قطعه نیز باید بررسی شود. در چنین مواردی می‌توان از گیج‌های پروفیل یا گیج‌های اختصاصی متناسب با هندسه قطعه استفاده کرد.
این موضوع به‌خصوص در قطعاتی که دارای سطوح با شکل مشخص، انحنا یا پروفیل پیچیده هستند اهمیت پیدا می‌کند.
در این نوع کاربردها، الزامات تلرانس پروفیل در GD&T نیز می‌تواند در طراحی روش کنترل و گیج مورد توجه قرار گیرد.
دامنه کاربرد گیج‌های کنترلی
استفاده از گیج کنترلی متناسب با مشخصات فنی قطعه تعیین می‌شود. عمده‌ترین کاربردهای این ابزار عبارت‌اند از:
- کنترل قطر سوراخ‌ها و شفت‌ها
- کنترل ابعاد خارجی و داخلی
- کنترل رزوه‌های داخلی و خارجی
- بررسی ضخامت و عرض قطعات
- کنترل موقعیت یا فاصله برخی ویژگی‌ها
- کنترل فرم یا پروفیل قطعه
- کنترل سریع قطعات در خطوط تولید
- بررسی قطعات تولیدشده در تیراژ بالا
مراحل مهندسی طراحی گیج کنترلی
طراحی یک گیج کنترلی کارآمد نیازمند تحلیلی فراتر از ابعاد اسمی قطعه است و باید بر اساس الزامات تلرانسی و نحوه عملکرد قطعه صورت گیرد. مراحل اصلی این فرایند عبارت‌اند از:
- تحلیل دقیق نقشه فنی و مشخصات مهندسی قطعه
- شناسایی ویژگی‌های کلیدی و بحرانی جهت کنترل
- استخراج ابعاد و محدوده‌های تلرانسی (حد بالا و پایین)
- بررسی الزامات هندسی و مفاهیم GD&T
- تعیین متدولوژی و مکانیزم مناسب بازرسی
- انتخاب نوع گیج یا طراحی فیکسچر اختصاصی

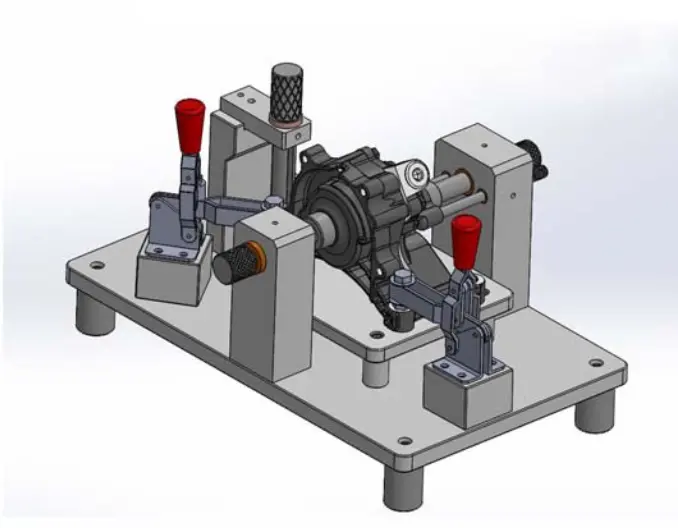

- مدلسازی سه‌بعدی و تهیه نقشه‌های ساخت گیج
- ساخت، عملیات حرارتی، گراندینگ و کالیبراسیون نهایی
در قطعات پیچیده، ارتباط ابعادی میان ویژگی‌های مختلف اهمیت می‌یابد. به‌طور مثال، سنجش قطر یک سوراخ به تنهایی تضمین‌کننده صحت موقعیت مکانی آن نسبت به سطوح مرجع نخواهد بود و گیج باید توانایی ارزیابی هم‌زمان این روابط را داشته باشد.
نقش GD&T در طراحی گیج‌های کنترلی
در قطعات صنعتی، بسیاری از الزامات کیفی فراتر از اندازهگیری ابعاد خطی ساده است. تلرانس‌های هندسی (GD&T) شیوه قرارگیری، جهت‌گیری، فرم و موقعیت مکانی ویژگی‌ها را نسبت به سطوح مبنا (Datum) تعیین می‌کنند.
برای همین، هنگام طراحی گیج‌های کنترلی باید در صورت وجود این الزامات، ارتباط بین ویژگی‌های قطعه و مبناهای تعریف‌شده در نقشه نیز در نظر گرفته شود.
برای مثال، در کنترل موقعیت یک سوراخ، ممکن است لازم باشد علاوه بر قطر سوراخ، موقعیت آن نسبت به مبنا های قطعه نیز بررسی شود. در چنین شرایطی، طراحی یک گیج مناسب نیازمند درک صحیح از الزامات GD&T و روش کنترل آن‌ها است. مقالاتی مرتبط برای مطالعه بیشتر در این زمینه:
این پیوستگی میان مفاهیم طراحی و بازرسی، ساخت گیج‌های کنترلی را به فرایندی تماماً مهندسی و تخصصی تبدیل کرده است.
مزایای استفاده از گیج کنترلی در کنترل کیفیت
استفاده از گیج کنترلی مناسب می‌تواند فرآیند بازرسی قطعات را ساده‌تر و سریع‌تر کند. مهم‌ترین مزایای آن عبارت‌اند از:
سرعت بالای کنترل
در تولیدات سری و انبوه، زمانی که تعداد زیادی قطعه باید یک ویژگی مشخص را کنترل کنند، استفاده از گیج می‌تواند زمان بازرسی هر قطعه را کاهش دهد.
تکرارپذیری بیشتر
وقتی روش کنترل و نحوه استفاده از گیج مشخص باشد، وابستگی نتیجه بازرسی به نحوه قرائت اپراتور کاهش پیدا می‌کند.
مناسب برای کنترل در خط تولید
گیج‌های اختصاصی را می‌توان متناسب با شرایط خط تولید طراحی کرد تا کنترل قطعه در محل تولید و بدون انتقال آن به بخش اندازهگیری انجام شود.
کنترل سریع حدود پذیرش
در بسیاری از کاربردها، هدف اصلی تشخیص سریع قطعات قابل قبول و غیرقابل قبول است؛ گیج‌های حدی برای چنین کاربردی بسیار مناسب هستند.
چه زمانی استفاده از گیج کنترلی مناسب است؟
استفاده از گیج کنترلی زمانی اهمیت بیشتری پیدا می‌کند که یک یا چند ویژگی مشخص از قطعه باید به صورت مکرر و با سرعت بالا کنترل شوند.
به‌طور معمول، استفاده از گیج می‌تواند گزینه مناسبی باشد اگر:
- تعداد قطعات تولیدی زیاد باشد؛
- یک ویژگی مشخص به‌طور مداوم باید کنترل شود؛
- سرعت بازرسی اهمیت داشته باشد؛
- حدود پذیرش قطعه مشخص باشند؛
- کنترل باید توسط اپراتور خط تولید انجام شود؛
- امکان طراحی یک روش کنترل اختصاصی برای قطعه وجود داشته باشد.
در مقابل، اگر هدف تعیین مقدار دقیق یک ویژگی و ثبت نتیجه اندازهگیری باشد، استفاده از ابزارهای اندازهگیری مناسب‌تر خواهد بود.
طراحی و ساخت گیج کنترلی
طراحی یک گیج کنترلی باید بر اساس هندسه قطعه، نقشه و تلرانس‌های آن، ویژگی‌های موردنیاز برای کنترل و شرایط استفاده انجام شود. در پروژه‌های صنعتی، علاوه بر طراحی، انتخاب مواد، روش ساخت، دقت ساخت و کنترل نهایی خود گیج نیز اهمیت دارد.

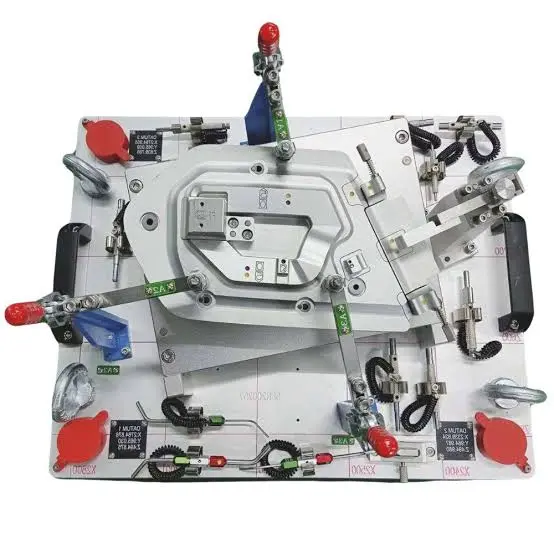

برای قطعاتی که نیاز به کنترل چند ویژگی به‌صورت هم‌زمان دارند، ممکن است استفاده از فیکسچر کنترلی (Checking Fixture) گزینه مناسب‌تری نسبت به یک گیج ساده باشد.
میدیا ماشین در زمینه طراحی و ساخت فیکسچرهای کنترلی، راهکارهای اختصاصی را متناسب با نقشه و الزامات کنترل قطعه طراحی و تولید می‌کند.
جمع‌بندی
گیج کنترلی ابزاری کارآمد جهت بازرسی سریع، دقیق و تکرارپذیر مشخصه‌های ابعادی و هندسی قطعات صنعتی است. تنوع این ابزارها—از نمونه‌های ساده نظیر گیج‌های برو نرو و پین تا سیستم‌های پیچیده‌تر مانند گیج‌های پروفیل و فیکسچرهای کنترلی—امکان انتخاب مناسب‌ترین روش بازرسی را فراهم می‌سازد.
انتخاب و طراحی گیج مناسب به نوع ویژگی مورد کنترل، تلرانس‌ها، هندسه قطعه، تیراژ تولید و روش بازرسی موردنظر بستگی دارد. در قطعاتی که دارای الزامات هندسی هستند، درک صحیح از GD&T و دیتام‌های قطعه نیز می‌تواند نقش مهمی در طراحی روش کنترل داشته باشد.
برای قطعاتی که به ابزار کنترل اختصاصی نیاز دارند، طراحی گیج باید از روی نقشه و الزامات واقعی قطعه انجام شود تا ابزار ساخته‌شده بتواند کنترل موردنظر را با دقت و تکرارپذیری مناسب انجام دهد.
