در کنترل کیفیت قطعات صنعتی، سالم بودن ظاهر قطعه یا مطابقت ابعاد آن با نقشه به تنهایی برای تأیید کیفیت کافی نیست. یک قطعه ممکن است از نظر ابعادی کاملاً قابل قبول باشد، اما هنگام کار نتواند فشار، دبی، نیرو یا سرعت مورد انتظار را تأمین کند.
تست عملکرد (Functional Test) برای بررسی همین موضوع انجام می‌شود؛ یعنی قطعه در شرایط کاری مشخص قرار می‌گیرد و عملکرد واقعی آن با معیارهای فنی تعریف شده مقایسه می‌شود. برای مثال، در یک واترپمپ خودرو، فقط چرخیدن محور و نداشتن نشتی به معنی عملکرد صحیح پمپ نیست. پمپ باید در دورهای کاری مشخص بتواند فشار و دبی مورد انتظار را تأمین کند و در شرایط تعریف شده نیز دوام کافی داشته باشد.
در این مقاله، ابتدا مفهوم تست عملکرد و پارامترهای قابل اندازه‌گیری را بررسی می‌کنیم و سپس با استفاده از تست عملکرد واترپمپ به عنوان یک نمونه صنعتی، مراحل طراحی و اجرای چنین آزمونی را توضیح می‌دهیم.
تست عملکرد چیست؟
تست عملکرد، مجموعه‌ای از آزمون‌ها برای بررسی توانایی یک قطعه یا مجموعه مکانیکی در انجام وظیفه مورد انتظار آن است.
در این آزمون، قطعه در یک یا چند وضعیت مشخص قرار می‌گیرد و پارامترهایی مانند فشار، دبی، سرعت، نیرو، گشتاور، زمان پاسخ یا میزان جابه‌جایی اندازه‌گیری می‌شوند. نتایج به دست آمده با مقادیر مجاز یا منحنی عملکرد تعریف شده برای قطعه مقایسه می‌شوند. بر اساس این مقایسه مشخص می‌شود که قطعه الزامات عملکردی را برآورده می‌کند یا خیر.
برای نمونه، تست عملکرد یک شیر ممکن است شامل بررسی فشار ورودی و خروجی، دبی عبوری، زمان باز و بسته شدن و نشتی داخلی باشد. در یک پمپ، فشار و دبی در دورهای مختلف اهمیت دارند و در یک عملگر خطی، نیروی خروجی، سرعت حرکت و کورس قابل اندازه‌گیری هستند.
بنابراین تست عملکرد یک آزمون واحد با روش ثابت نیست؛ بلکه مجموعه‌ای از آزمون‌هاست که بر اساس وظیفه قطعه و مشخصات فنی آن تعریف می‌شود.
تفاوت تست عملکرد با تست ابعادی و تست نشتی
این سه نوع آزمون ممکن است در یک ایستگاه کنترل کیفیت انجام شوند، اما هدف آنها یکسان نیست.
|
نوع آزمون |
هدف اصلی |
نمونه |
|---|---|---|
|
تست ابعادی |
بررسی مطابقت اندازه‌ها و هندسه با نقشه |
اندازه‌گیری قطر، فاصله یا موقعیت سوراخ |
|
تست نشتی |
بررسی عبور ناخواسته سیال از مسیرهای آب‌بندی |
اندازه‌گیری افت فشار یک محفظه |
|
تست عملکرد |
بررسی توانایی قطعه در انجام وظیفه مورد انتظار |
اندازه‌گیری فشار و دبی خروجی واترپمپ |
|
|
|
|
|
|
|
|
گاهی یک دستگاه تست و کنترل، چند مورد از این آزمون‌ها را به صورت متوالی انجام می‌دهد. برای مثال، ابتدا حضور و موقعیت صحیح قطعه بررسی می‌شود، سپس تست نشتی انجام می‌گیرد و در مرحله بعد عملکرد قطعه اندازه‌گیری می‌شود. ترکیب آزمون‌ها به نوع محصول، الزامات کنترل کیفیت و زمان مجاز برای تست هر قطعه بستگی دارد.
چه پارامترهایی در تست عملکرد اندازه‌گیری می‌شوند؟
پارامترهای تست عملکرد باید متناسب با وظیفه قطعه انتخاب شوند. مهم‌ترین موارد عبارت‌اند از:
فشار و دبی
در پمپ‌ها، شیرها و مجموعه‌های انتقال سیال، فشار و دبی از پارامترهای اصلی عملکرد هستند. اندازه‌گیری این دو پارامتر در شرایط مشخص نشان می‌دهد که مجموعه تا چه اندازه قادر به تأمین نیاز سیستم است.
نیرو و گشتاور
در قطعاتی که حرکت مکانیکی ایجاد می‌کنند یا در برابر بار مقاومت دارند، نیروی خروجی و گشتاور اهمیت دارند. این پارامترها ممکن است در یک موقعیت مشخص یا در طول حرکت اندازه‌گیری شوند.
سرعت و جابه‌جایی
سرعت حرکت، طول کورس، موقعیت نهایی و زمان رسیدن به یک نقطه از جمله پارامترهای مهم در تست عملگرها، مکانیزم‌های مکانیکی و مجموعه‌های مونتاژی هستند.
دما و شرایط کاری
بعضی قطعات در دمای محیط عملکرد مناسبی دارند، اما رفتار آنها در دمای کاری متفاوت است. در چنین شرایطی، تست باید در محدوده دمایی تعریف شده انجام شود.
دوام و تکرارپذیری
در برخی کاربردها، اندازه‌گیری عملکرد در یک لحظه کافی نیست. قطعه باید برای مدت مشخص یا طی تعداد معینی سیکل کار کند تا مشخص شود آیا عملکرد خود را حفظ می‌کند یا خیر.

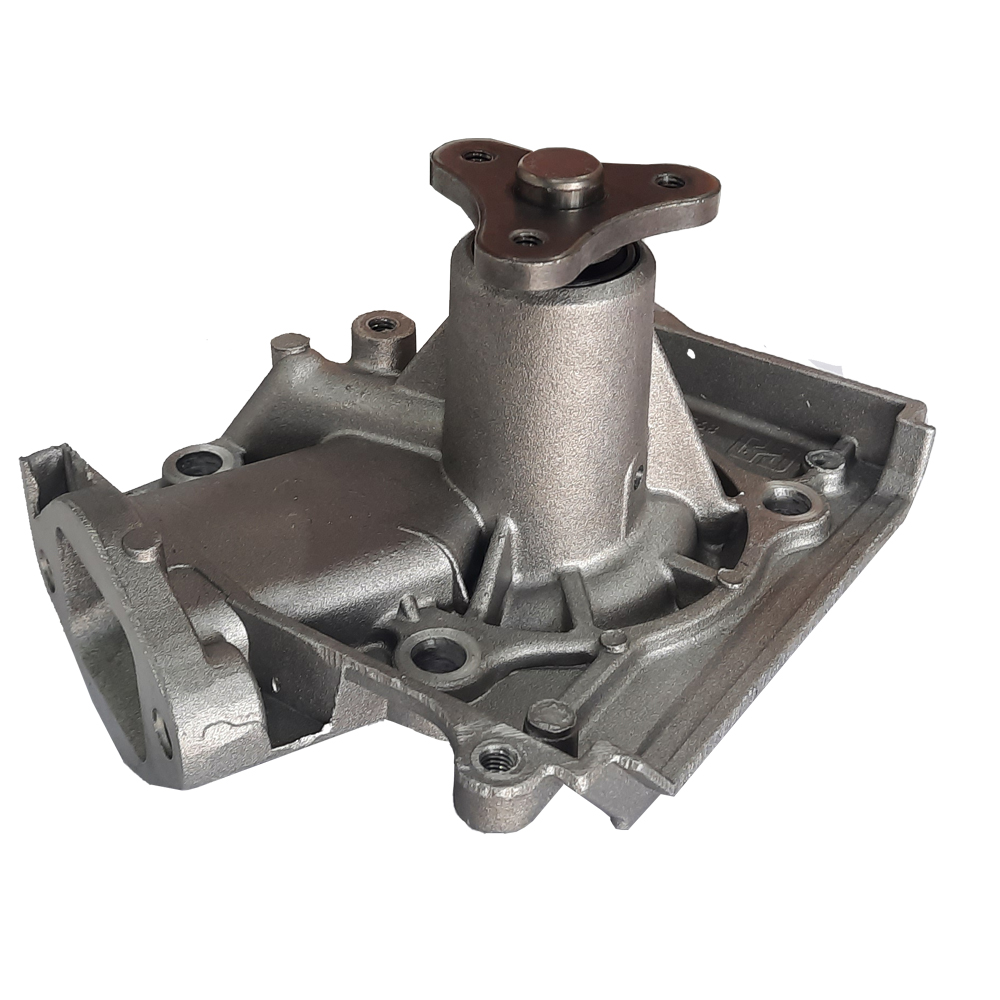

بررسی یک نمونه صنعتی: تست عملکرد واترپمپ خودرو
واترپمپ در سیستم خنک کاری خودرو وظیفه گردش سیال را بر عهده دارد. عملکرد نامناسب آن می‌تواند باعث کاهش گردش سیال و اختلال در خنک کاری موتور شود.
برای ارزیابی عملکرد واترپمپ، صرفاً بررسی چرخش محور یا کنترل نشتی کافی نیست. باید مشخص شود که مجموعه در شرایط تعیین شده چه فشاری ایجاد می‌کند، چه مقدار سیال را عبور می‌دهد و آیا می‌تواند در مدت کارکرد طولانی عملکرد خود را حفظ کند.
در نمونه مورد بررسی، آزمون‌های اصلی شامل تست فشار خروجی، تست دبی و تست دوام هستند.
۱. تست فشار خروجی واترپمپ
در این آزمون، واترپمپ در چند دور چرخش مشخص به کار انداخته می‌شود و فشار خروجی آن اندازه‌گیری می‌شود. در شرایط این تست، خروجی پمپ بسته است و فشار ایجاد شده در دورهای تعیین شده با حداقل فشار مورد انتظار مقایسه می‌شود. هدف این آزمون بررسی توانایی پمپ در ایجاد فشار مورد نیاز در دورهای مختلف است.
با افزایش دور پمپ، رفتار فشار خروجی تغییر می‌کند؛ اما میزان این تغییر به طراحی پروانه، هندسه مسیر سیال و مشخصات خود پمپ نیز وابسته است. به همین دلیل، برای هر دور آزمایش یک معیار پذیرش مشخص تعریف می‌شود.
در دستگاه تست، مجموعه باید بتواند دور پمپ را کنترل کند، فشار خروجی را با سنسور مناسب اندازه بگیرد و نتیجه هر نقطه آزمایش را با مقدار مجاز مقایسه کند. نکته مهم این است که فشار اندازه‌گیری شده در خروجی بسته، به تنهایی نشان دهنده عملکرد پمپ در تمام شرایط کاری نیست. به همین دلیل، این آزمون در کنار تست دبی انجام می‌شود.
۲. تست دبی واترپمپ
در تست دبی، توانایی واترپمپ در انتقال حجم مشخصی از سیال در واحد زمان بررسی می‌شود.
در این نمونه، پمپ در یک دور مشخص کار می‌کند و دبی خروجی در چند فشار متفاوت اندازه‌گیری می‌شود. برای ایجاد فشارهای مورد نظر، شرایط مدار خروجی تنظیم می‌شود و مقدار دبی در هر نقطه با حداقل مقدار تعیین شده مقایسه می‌شود. برای مثال، دستگاه باید بتواند بررسی کند که آیا پمپ در فشار خروجی پایین‌تر، دبی مورد انتظار را تأمین می‌کند و با افزایش فشار، دبی آن همچنان در محدوده قابل قبول باقی می‌ماند یا خیر.
در این آزمون، معمولاً از فلومتر برای اندازه‌گیری دبی و از سنسور فشار برای پایش فشار خروجی استفاده می‌شود. همچنین کنترل دور پمپ ضروری است؛ زیرا تغییر دور می‌تواند نتیجه اندازه‌گیری را تغییر دهد.
نکته مهم: فشار و دبی باید در شرایط تعریف شده برای همان آزمون اندازه‌گیری شوند. مقایسه نتایج دو تست که در دور، فشار یا شرایط مدار متفاوت انجام شده‌اند، بدون در نظر گرفتن این تفاوت‌ها معتبر نیست.
۳. تست دوام واترپمپ
یک واترپمپ ممکن است در یک تست کوتاه، فشار و دبی قابل قبول ایجاد کند، اما این نتیجه به تنهایی دوام مجموعه را تأیید نمی‌کند.
در تست دوام، واترپمپ برای مدت طولانی در شرایط کاری مشخص به کار گرفته می‌شود. در نمونه مورد بررسی، آزمون با دور بالا و دمای کنترل شده سیال انجام می‌شود و مجموعه باید مدت زمان طولانی، در حد چند صد ساعت، تحت این شرایط کار کند. در چنین آزمونی، پارامترهایی مانند دور چرخش و دمای سیال باید کنترل شوند تا شرایط تست در طول زمان از محدوده تعریف شده خارج نشود. بسته به الزامات آزمون، مواردی مانند توقف ناخواسته، نشتی، افزایش غیرعادی دما، تغییرات عملکرد یا خرابی قطعات نیز می‌توانند پایش شوند. معیارهای دقیق پذیرش و نوع پایش باید بر اساس مشخصات فنی و دستورالعمل آزمون همان واترپمپ تعیین شوند.
تست دوام با تست عملکرد کوتاه مدت تفاوت دارد: تست عملکرد مشخص می‌کند که قطعه در شرایط معین چه رفتاری دارد؛ تست دوام بررسی می‌کند که آیا مجموعه می‌تواند در طول زمان و تحت شرایط تعریف شده به کار ادامه دهد یا خیر.

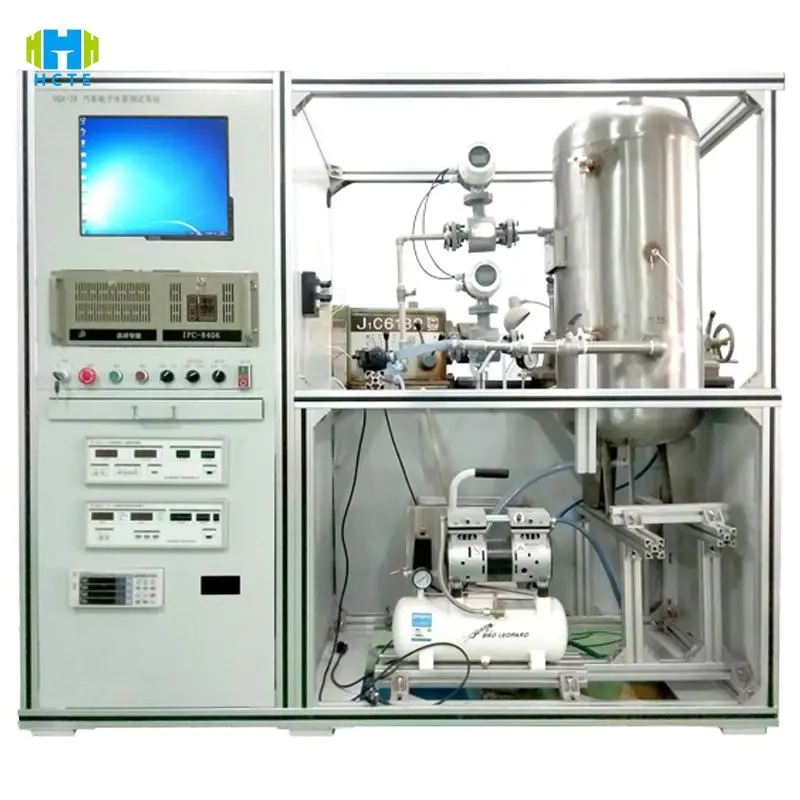

دستگاه تست عملکرد واترپمپ از چه بخش‌هایی تشکیل می‌شود؟
برای اجرای تکرارپذیر این آزمون‌ها، استفاده از تجهیزات اندازه‌گیری به تنهایی کافی نیست. دستگاه باید شرایط آزمایش را کنترل کند و امکان اجرای یکسان مراحل تست برای قطعات مختلف را فراهم سازد.
بسته به الزامات پروژه، یک دستگاه تست عملکرد واترپمپ می‌تواند شامل بخش‌های زیر باشد:
- سیستم محرک: برای چرخاندن پمپ و تنظیم دور مورد نیاز
- فیکسچر مکانیکی: که در این نمونه از سرسیلندر واقعی خودرو استفاده شده است
- مدار گردش سیال: برای تأمین و هدایت سیال در شرایط تعریف شده
- سنسور های اندازه گیری پارامترهای تست: که مطابق تست پلن انتخال می شوند
- سیستم کنترل دما: برای آزمون‌هایی که به دمای مشخص نیاز دارند
- سیستم کنترل و ثبت اطلاعات: برای اجرای مراحل آزمون و ذخیره نتایج
در مرحله کنترل، دستگاه دور مورد نظر را تنظیم می‌کند، شرایط آزمون را برقرار می‌سازد، پارامترهای لازم را اندازه می‌گیرد و نتیجه را با معیارهای پذیرش مقایسه می‌کند.
در صورت نیاز، نتایج هر قطعه می‌توانند به همراه شماره قطعه، زمان آزمون و اطلاعات مربوط به هر مرحله ثبت شوند. این قابلیت در تولید انبوه به شناسایی قطعات نامنطبق و بررسی روند تغییرات کیفیت کمک می‌کند.
چرا طراحی فیکسچر در دستگاه تست اهمیت دارد؟
فیکسچر فقط برای نگه داشتن قطعه نیست. در دستگاه تست عملکرد، موقعیت نصب، نحوه اتصال به مدار سیال، آب بندی اتصالات و انتقال نیرو به قطعه می‌توانند مستقیماً روی نتیجه آزمون اثر بگذارند.
در تست واترپمپ، اتصال نامناسب به ورودی یا خروجی، وجود هوا در مدار، نشتی اتصالات یا تغییر شرایط مسیر سیال می‌تواند باعث شود اندازه‌گیری فشار و دبی نماینده عملکرد واقعی پمپ نباشد.
همچنین اگر تعویض قطعه بین سیکل‌ها باعث تغییر شرایط نصب شود، تکرارپذیری تست کاهش پیدا می‌کند.
بنابراین طراحی مکانیکی فیکسچر باید هم زمان با طراحی مدار تست و انتخاب تجهیزات اندازه‌گیری انجام شود. در بسیاری از دستگاه‌های سفارشی، این هماهنگی یکی از عوامل اصلی دستیابی به نتایج قابل اعتماد است.

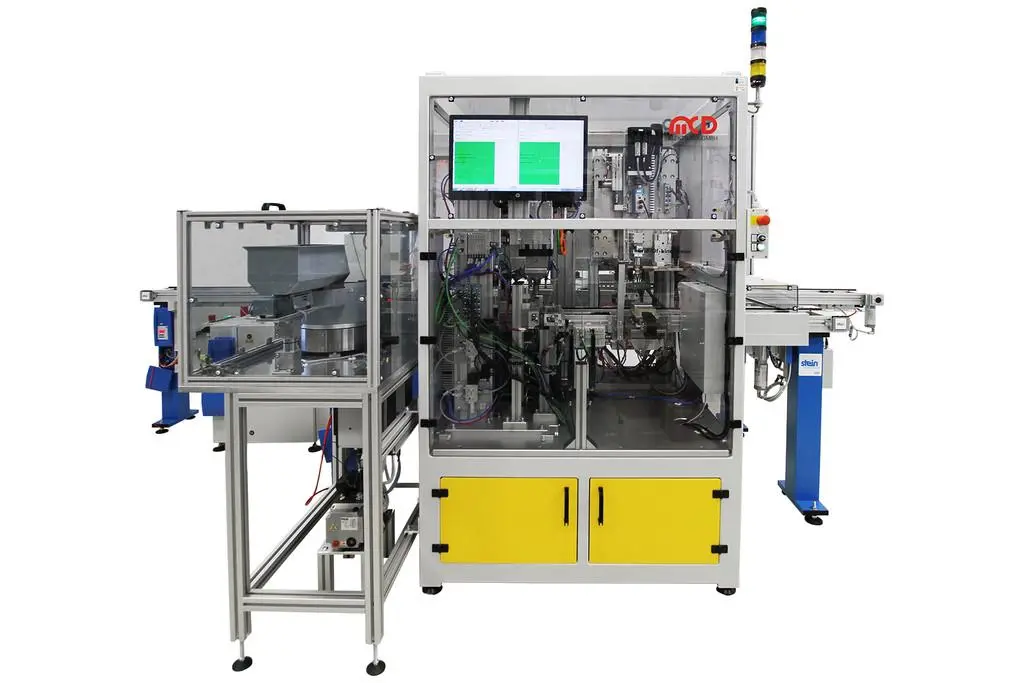

تست عملکرد خودکار چه مزیتی در خط تولید دارد؟
در تست دستی، اپراتور ممکن است دور، فشار یا زمان تست را تنظیم کند و نتایج را به صورت جداگانه بخواند. این روش برای بعضی کاربردها مناسب است، اما در تولید انبوه می‌تواند زمان بر باشد و احتمال خطای انسانی را افزایش دهد.
در دستگاه تست خودکار، مراحل آزمون از پیش تعریف می‌شوند و دستگاه آنها را با ترتیب و شرایط مشخص اجرا می‌کند.
مزایای این روش عبارت‌اند از:
- اجرای یکنواخت آزمون برای قطعات مختلف
- کاهش وابستگی نتیجه به تنظیمات دستی
- مقایسه خودکار نتایج با حدود پذیرش
- کاهش زمان بازرسی در صورت طراحی مناسب سیکل
- ثبت نتایج و امکان ردیابی قطعات
- امکان تشخیص و جداسازی قطعات نامنطبق
البته خودکار بودن به تنهایی تضمین کننده دقت نیست. انتخاب صحیح سنسورها، کالیبراسیون، کنترل شرایط تست و اعتبارسنجی روش اندازه‌گیری همچنان ضروری است.
برای طراحی دستگاه تست عملکرد چه اطلاعاتی لازم است؟
طراحی دستگاه باید بر اساس آزمون‌هایی انجام شود که قرار است روی قطعه اجرا شوند. پیش از انتخاب تجهیزات، بهتر است اطلاعات زیر مشخص باشند:
- نقشه یا مدل سه بعدی قطعه
- پارامترهای مورد نیاز برای اندازه‌گیری
- محدوده عملکرد و حدود پذیرش
- دور، فشار، دبی یا نیروی مورد نیاز در هر مرحله
- شرایط دمایی آزمون
- زمان مجاز برای هر سیکل
- نیاز به تست دوام
- تعداد قطعات مورد آزمایش در ساعت
- روش بارگذاری و تخلیه قطعه
- نیاز به ثبت نتایج و ردیابی محصول
در نمونه واترپمپ، این اطلاعات مشخص می‌کنند که دستگاه به چه محدوده‌ای از دور، فشار و دبی نیاز دارد و آیا باید امکان کنترل دما و اجرای آزمون‌های طولانی مدت نیز در آن پیش بینی شود.
برای قطعات دیگر نیز همین منطق برقرار است؛ ابتدا باید الزامات عملکردی مشخص شوند و سپس روش آزمون، تجهیزات اندازه‌گیری و ساختار دستگاه انتخاب شوند.
جمع بندی
تست عملکرد برای اطمینان از این انجام می‌شود که یک قطعه صنعتی در شرایط تعریف شده، وظیفه مورد انتظار خود را انجام می‌دهد. پارامترهای آزمون می‌توانند بر اساس نوع قطعه شامل فشار، دبی، نیرو، گشتاور، سرعت، جابه‌جایی یا دوام باشند.
در واترپمپ خودرو، تست فشار خروجی توانایی ایجاد فشار، تست دبی قابلیت انتقال سیال و تست دوام پایداری مجموعه در شرایط کاری طولانی مدت را بررسی می‌کند. هر یک از این آزمون‌ها اطلاعات متفاوتی ارائه می‌دهند و در کنار هم تصویر کامل‌تری از عملکرد پمپ به دست می‌دهند.
برای اجرای چنین آزمون‌هایی، دستگاه باید بتواند شرایط تست را کنترل کند، پارامترها را با دقت مناسب اندازه بگیرد و نتایج را با معیارهای فنی مقایسه کند.
میدیا ماشین در زمینه طراحی و ساخت دستگاه‌های تست و کنترل، امکان طراحی تجهیزات متناسب با مشخصات قطعه، پارامترهای مورد نیاز و شرایط خط تولید را فراهم می‌کند. این تجهیزات می‌توانند برای آزمون عملکرد قطعات خودرو و صنعتی، از اندازه‌گیری فشار و دبی تا تست نیرو، جابه‌جایی و دوام، به صورت اختصاصی طراحی شوند.
